باعتبارها معدات كسارة أولية أو ثانوية مثالية، غالبًا ما يتم استخدام الكسارات الفكية ذات الأنواع المختلفة في الصناعات المختلفة. اعتمادًا على طرق الحركة المختلفة، تنقسم الكسارات الفكية إلى أربعة أنواع: كسارة فكية بليك، كسارة فكية دودج، كسارة فكية عالمية PE وكسارة فكية متنقلة.
بليك كسارة الفك
هناك فكين في كسارة الفك بليك ، أحدهما ثابت وعمودي، والآخر متحرك ومتأرجح. يتبادل الفك المتأرجح في مستوى أفقي، وبشكل عام تكون الزاوية بين الفك الثابت والفك المتحرك من 20 درجة إلى 30 درجة.
بالنسبة للكسارة من نوع بليك، فإن منطقة التغذية الخاصة بها تكون ثابتة بينما تكون منطقة التفريغ قابلة للتغيير. أكبر قدر من الحركة هو في الجزء السفلي من V مما يعني أنه ليس لديه ميل كبير للاختناق.
باعتبارها واحدة من الكسارات الفكية الأكثر استخدامًا، فإن الكسارة الفكية بليك لها نوعان:كسارة فكية تبديل واحدة
يتم وضع عمود غريب الأطوار في الجزء العلوي من الكسارة. يتم تعليق لوحة الفك المتأرجحة على عمود الإدارة اللامركزي وتتحرك لأعلى ولأسفل بحركة بيضاوية، والتي تضغط المواد الصخرية أثناء تحركها للأسفل من جزء التغذية.
كسارة الفك ذات التبديل المزدوج
أيضًا، يتم تعليق الفك المتأرجح في الأعلى، ونقطة الدعم هذه هي حركة اليد. إن العمود اللامركزي وجميع الكسارات الفكية من أي نمط لها نوع من الحركة اللامركزية.
عندما يدور اللامركزي، يتم دفعه لأسفل على حجر الحفر الذي بدوره يعمل على تسطيح الزاوية بين المفتاحين نظرًا لأن المفتاح الخلفي يدور ضد الإطار، ويدفع المفتاح الأمامي الفك المتأرجح لإغلاق الفجوة بين لوحتي الفك.
كسارة فكية أحادية التبديل مقابل كسارة فكية مزدوجة التبديل
كلاهما يعتمد طريقة الضغط: نظرًا لأن الجزء العلوي من أدوات التبديل مثبت بشكل منخفض بالنسبة للفك المتأرجح وبعيدًا عن نقطة المفصلة، فهي تقريبًا حركة خط مستقيم. يعطي هذا النوع من الحركة قوة ضغط مستقيمة مع صفائح فكية منخفضة التآكل
الكسارة الفكية ذات التبديل المفرد لديها تبديل أقل، ولها حركتان في نفس الوقت - لوحة القانون تتأرجح مع عمود غريب الأطوار يتحرك لأعلى ولأسفل. في بعض الأحيان يكون أداء الكسارة الفكية ذات التبديل الفردي أفضل من الكسارة الفكية ذات التبديل المزدوج في الإنتاجية.
أحصل على آخر سعردودج كسارة الفك
في الكسارات الفكية من النوع المراوغ، يكون الفكان متباعدين في الأعلى عن الأسفل مما يشكل شلالًا مدببًا بحيث يتم سحق المادة بشكل تدريجي أصغر وأصغر أثناء تحركها للأسفل حتى تصبح صغيرة بما يكفي للهروب من الفتحة السفلية.
سمات:
- يتمحور الفك المتحرك في الأسفل ويقوم الطرف العلوي بتنفيذ الحركة الترددية
- الفتحة الكبيرة تتيح تغذية كبيرة وتؤدي إلى تقليل كبير
- يكون عرض فتحة التفريغ ثابتًا عمليًا، ويمكن الحصول على منتج أكثر تجانسًا وأقرب حجمًا

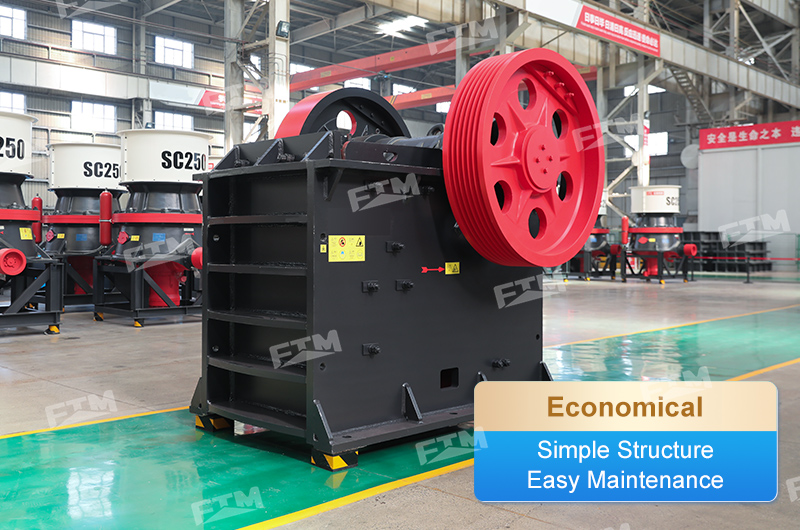

كسارة فكية عالمية PE
تجمع الكسارة الفكية العالمية بين مبادئ الكسارات الفكية بلاك ودودج. يقع المحور أعلى قليلاً من الطرف السفلي للفك المتحرك، وبالتالي فإنه يوفر ضربتين في كل دورة. عندما تمر المواد الحجرية عبر غرفة التكسير، مع ضغط الفك المتحرك نحو الأسفل والداخل، فإنها ستولد حركة تغذية قوية لتقليل حجم المادة.
يمكن سحق المواد مع صلابة مختلفة
المزايا والخصائص المتميزة
- غرفة التكسير: غرفة التكسير عميقة بدون أي منطقة ميتة، مما يحسن قدرة التغذية؛
- نسبة التكسير: لديها نسبة سحق كبيرة تساعد على إنتاج حجم جسيمات موحد؛
- جهاز منفذ التفريغ: جهاز ضبط نوع الحشية لمنفذ التفريغ موثوق به ومريح مع نطاق ضبط كبير، مما يزيد بشكل كبير من مرونة الماكينة؛
- نظام التشحيم: آمن وموثوق، مما يجعل من السهل استبدال الأجزاء المتآكلة، وبالتالي تقليل وقت الصيانة؛
- التصميم الهيكلي: هيكل بسيط مصمم للتشغيل الموثوق به وتكاليف التشغيل المنخفضة.
- توفير الطاقة: توفير الطاقة للآلة الواحدة يتراوح من 15% إلى 30%، والنظام أكثر من مرتين؛
- نطاق التعديل: نطاق تعديل منفذ التفريغ الكبير يمكن أن يلبي المتطلبات المختلفة للمستخدمين؛
- مقاومة الغبار والضوضاء: تتميز بمزايا انخفاض مستوى الضجيج وتقليل الغبار.
فيما يلي العديد من الكسارات الفكية العامة PE الشائعة
1. كسارة فكية PE 900*600
| نموذج | كسارة فكية PE 900*600 |
| سعة | 150 طن/ساعة |
| حجم التغذية | حوالي 500 ملم |
| حجم الحبوب النهائية | 65-160 ملم |
| سرعة الدوار | 250-275 دورة في الدقيقة |
| الطاقة المطلوبة | 75 كيلو واط |
2. كسارة فكية PE 400*60 0
| نموذج | كسارة فكية PE 400*600 |
| سعة | 16-64 طن/ساعة |
| حجم التغذية | 340 ملم تقريبًا |
| حجم الحبوب النهائية | 40-100 ملم |
| سرعة الدوار | 280-300 دورة في الدقيقة |
| الطاقة المطلوبة | 30 كيلو واط |
3. كسارة فكية PE 900*7 5
| نموذج _ | كسارة فكية PE 900*75 |
| سعة | 80-240 طن/ساعة |
| حجم التغذية | حوالي 500 ملم |
| حجم الحبوب النهائية | 150-200 ملم |
| سرعة الدوار | 250-280 دورة في الدقيقة |
| الطاقة المطلوبة | 55 كيلو واط |

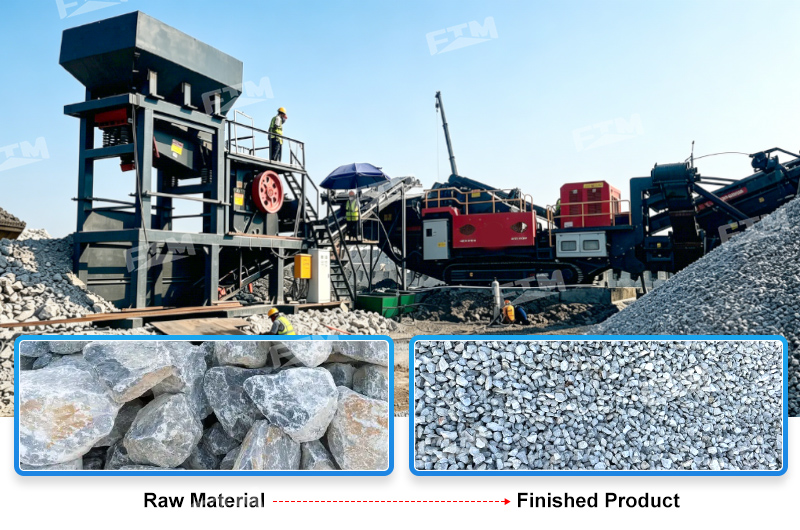

كسارة الفك المتنقلة
تسمى الكسارة المتنقلة أيضًا بمحطة التكسير المتنقلة، بما في ذلك محطة التكسير المتنقلة للإطارات ومحطة التكسير المتنقلة المجنزرة، وهي نوع من معدات تكسير الصخور التي طورتها شركتنا حديثًا.
على عكس الكسارة الفكية التقليدية، يمكن نقل هذا النوع الجديد من الكسارة المتنقلة بسهولة ومرونة إلى موقع التكسير، مما يزيل العوائق الناجمة عن مواقع التكسير والظروف.
ولذلك، يتم تطبيقه على نطاق واسع في محطات تعدين الفحم، والبنية التحتية، وبناء الطرق، وإعادة تدوير نفايات البناء في المناطق الحضرية والتي لديها متطلبات أكثر على حركة مواقع التكسير.
المزايا المتميزة
- سهولة الحركة: المشي بحرية، مناسب بشكل خاص للمواقع الصغيرة ذات فترة البناء القصيرة.
- توفير تكلفة النقل: تم تجهيز الكسارة الفكية المتنقلة بجهاز قيادة يمكن استخدامه مباشرة لتنفيذ العمل في الموقع، مما يقلل بشكل كبير من تكلفة نقل المواد؛
- مجموعة متكاملة من الوحدات: يمكن لنموذج تركيب الوحدة المتكاملة التخلص من تركيب الموقع المعقد للمكونات المنفصلة، وكذلك تقليل استهلاك المواد وساعات العمل، والأكثر من ذلك، أنها تشغل مساحة أصغر؛
- التكوين مرن: يمكن تشغيل هذه الكسارة الفكية المتنقلة بشكل مستقل بواسطة آلة واحدة، أو بواسطة وحدة مكونة من النظام. علاوة على ذلك، يمكن دمجها في أنظمة أخرى وفقًا لظروف الموقع ومتطلبات المستخدمين المختلفة.
الأنواع الرئيسية والمعلمات
| نموذج | FTM938HD86 | FTM1149HD98 | FTM1349HD110 | FTM1349HD125 |
| طول النقل (مم) | 12600 | 13500 | 14500 | 15200 |
| عرض النقل (مم) | 2600 | 2700 | 2800 | 2900 |
| ارتفاع النقل (مم) | 3870 | 4200 | 4450 | 4500 |
| الحد الأقصى للطول (مم) | 12500 | 14000 | 16100 | 16700 |
| الحد الأقصى للعرض (مم) | 4100 | 4500 | 5100 | 5100 |
| أقصى ارتفاع (مم) | 4100 | 4900 | 5000 | 5300 |
| الوزن (ر) | 39 | 57 | 55 | 65 |
| تكوين الإطارات | بياكس جاهزة | تركيب ثلاثي المحاور | تركيب ثلاثي المحاور | تركيب ثلاثي المحاور |
| كسارة الفك | HD86 | HD98 | HD110 | HD125 |
| الحد الأقصى لحجم التغذية (مم) | 500 | 550 | 660 | 800 |
| حجم فتحة التفريغ (مم) | 50-150 | 75-175 | 100-200 | 125-225 |
| القدرة (طن / ساعة) | 85-275 | 110-350 | 215-510 | 280-650 |
| نموذج الاهتزاز | ZSW380×95 | ZSW420×110 | ZSW490×130 | ZSW490×130 |
| الحزام الناقل الرئيسي | ب 800 × 8.5 م | ب1000×9.5م | ب1000×11م | ب1200 × 11 م |
| الحزام الناقل ذو الفتح الجانبي (اختياري) | ب500 × 3 م | ب650 × 3.5 م | ب650 × 4 م | ب650 × 4 م |
| المولد (اختياري) (كيلوواط) | 200 | 250 | 270 | 400 |
| فاصل الحديد (اختياري) | RCYD(C)-8 | RCYD(C)-10 | RCYD(C)-10 | RCYD(C)-12 |
الكسارة الفكية المتنقلة: تحدد القدرة العالية على الحركة أنها مناسبة للتحويل المتكرر لمواقع التكسير (مثل بناء الطرق، والتخلص من نفايات البناء في المناطق الحضرية، وما إلى ذلك). وبالتالي، فإن سعرها أعلى من الأنواع الأخرى من الكسارات الفكية.
لماذا تختار الشركة المصنعة للكسارة الفكية Fote؟
تُستخدم الأنواع المختلفة من الكسارات الفكية التي صممتها شركة Fote على نطاق واسع في العديد من المجالات بما في ذلك التعدين الثقيل وصناعة الأسمنت والصناعات الزراعية ومصانع الأسمنت ومصانع السيراميك ومصانع الملح. يمكن تخصيص جميع منتجات الكسارة الفكية وفقًا لمتطلباتك على المنتجات المماثلة وألواح الفك.
إذا كانت لديك أي أسئلة أثناء شراء الكسارة الفكية، أو إذا لم تكن متأكدًا من نوع الكسارة الفكية المناسب لك، فيرجى ترك رسالة لنا في أي وقت للحصول على إجابة احترافية من مهندسينا.
