ما هي شاشة طبلة؟
غربلة طبلة الطبلة، والمعروفة أيضًا باسم غربلة الأسطوانة الدوارة أو غربلة طبلة الحجر، هي عبارة عن آلة غربلة ذاتية التنظيف تعمل على فصل المواد حسب الحجم.
بالمقارنة مع الغرابيل الاهتزازية ، يمكن لغربال غربال الطبلة تجنب الانسداد والحصول على إنتاجية عالية حتى مع الغبار والمواد اللزجة.

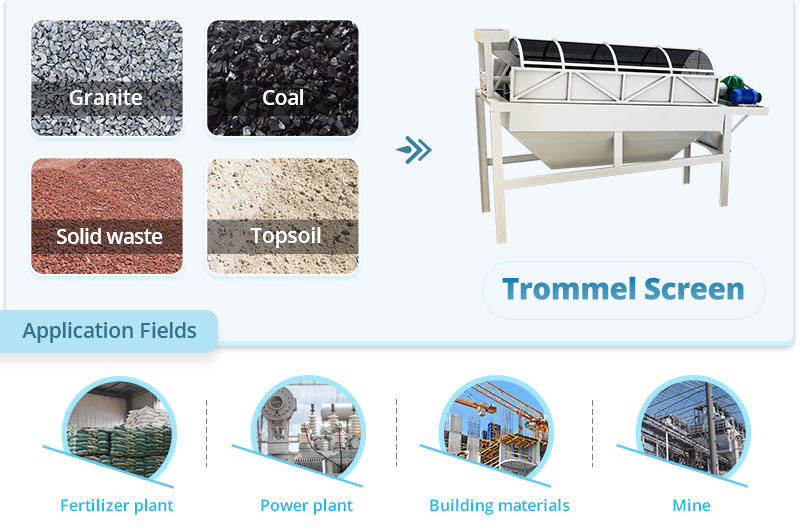

غالبًا ما يتم استخدام غربال الطبلة مع معدات معالجة المعادن مثل الكسارات والمطاحن الكروية . ويمكن استخدامه في هذه الصناعات:
- محجر الحجر (مثل الجرانيت): يستخدم لفرز الحجارة الكبيرة والصغيرة وفصل التربة ومسحوق الحجر
- حقل الرمل والحصى (مثل رمل الكوارتز): يستخدم لفصل الرمل والحصى
- صناعة الفحم (مثل شوائب الفحم): تستخدم لفصل الفحم المقطوع ومسحوق الفحم وغسل الفحم
- الصناعات الكيميائية والمعدنية: تستخدم لفرز الكتل الكبيرة والصغيرة وفصل المواد المسحوقة
شاشات تروميل للبيع
لقد طورت شركة FTM Machinery، باعتبارها واحدة من الشركات الرائدة عالميًا في مجال تصنيع شاشات غربال الحبر، سلسلة من غربال غربال الحبر بأحجام مختلفة للمدخلات والمخرجات، والمخرجات، وأحجام الشبكات. اختر غربال الطبلة المناسب لتحقيق أقصى قدر من كفاءة الغربلة.

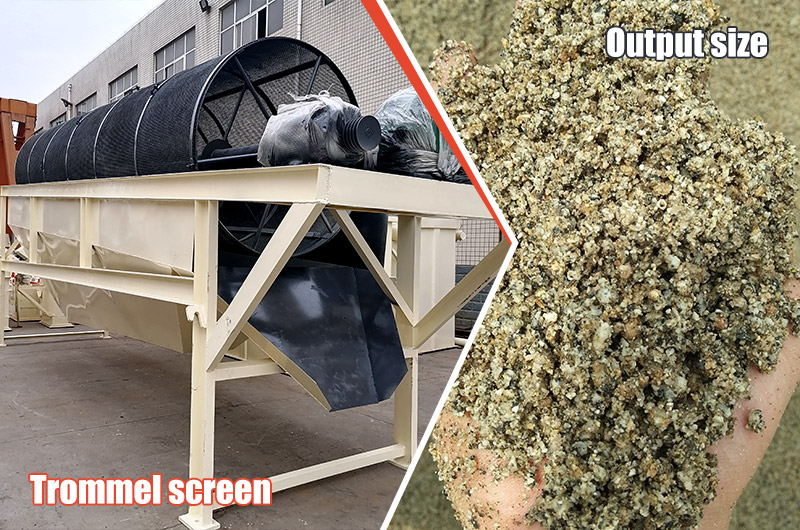

حجم التغذية وحجم الإخراج
لا ينبغي أن تكون مادة الإدخال لشاشة الطبلة كبيرة جدًا. يمكنه بشكل عام فحص المواد بحجم جسيمات يتراوح من 50 إلى 150 ملم. يكون المنتج الأصغر حجمًا أقل من 100 مم، مع وصول أفضل حجم إلى أقل من 3 مم.
القدرة وفتحة الفرز
يرتبط ناتج إنتاج الطبلة ارتباطًا وثيقًا بحجم فتحات الغربلة. توفر FTM Machinery خيارات مختلفة لفتحات الشاشة. يمكننا أيضًا تخصيصه وفقًا لاحتياجاتك.
- عند اختيار فتحة الغربلة بقطر 2 مم، يكون الخرج 12–35 طن/ساعة.
- إذا تم اختيار فتحات غربلة أكبر بـ 30 مم، يمكن أن يصل الإنتاج إلى 175 طنًا في الساعة، مما يلبي احتياجات الإنتاج على نطاق واسع.
هيكل شاشة FTM Machinery Trommel
شاشة الطبلة أكبر حجمًا وهي عبارة عن أسطوانة بها فتحات مثبتة على الإطار بزاوية. تتراوح زاوية الميل بين 5-30 درجة، وتقترب من 30 درجة للمواد الخفيفة والناعمة، وأقل من 20 درجة للمواد الأثقل، ويمكن تقليلها إلى 5-10 درجات في ظروف خاصة.
تشمل أجزاء التآكل الرئيسية لغربلة الطبلة الأسطوانة، والشاشة، ونظام القيادة، والمحمل، ومنفذ التفريغ.
1. طبل
الأسطوانة هي المكون الرئيسي لغربلة الطبلة وهي مصنوعة من الفولاذ. وهو عبارة عن هيكل أسطواني يدور حول محوره ومائل بزاوية تسمح للمواد بالتدحرج إلى داخله.
يجب أن يكون جهاز الطبلة مزودًا بحلقة فولاذية لمنع تشوه شاشة الطبلة.
2. الشاشة
يتم تركيب الشاشة داخل ماكينة الغربلة وهي في الغالب مصنوعة من الفولاذ المقاوم للصدأ. المواد الخام غير لاصقة، وسهلة التنظيف، ولا توجد زوايا ميتة صحية.
يمكن تخصيص حجم الفتحات الموجودة في الشاشة لتناسب التطبيق المحدد وحجم الإخراج المطلوب.
يمكن تقسيم غربال طبلة الحجر إلى النوع المنسوج وطبقة واحدة مثقوبة بطبقة أو طبقتين.
| أنواع | مزايا | سلبيات | المواد القابلة للتطبيق |
| لوحة مثقبة (ثقب دائري) | 1. متينة وتستخدم على نطاق واسع. 2. بالنسبة للمواد ذات النظافة العالية أو المتطلبات الخاصة، يمكن اختيار الفولاذ المقاوم للصدأ 304/الفولاذ الكربوني. | منطقة فعالة صغيرة وأقل كفاءة للفحص | 5 ملم |
| شاشة منسوجة (ثقب مربع) | كفاءة الفحص المتوسطة | 1. بمجرد أن تصبح المادة ثقيلة للغاية، سوف تتشوه الشاشة وتتسرب. 2. الإنتاج المعقد والتكلفة العالية. 3. بمجرد تلفها، يصبح من الصعب تعزيزها. 4. الثقوب المستطيلة من السهل أن تجعل الشرائط الطويلة والمواد المتقشرة تمر من خلالها، مما يؤدي إلى عدم تساوي حجم المنتج. | المواد السائبة الخفيفة نسبيا |
| شاشة منسوجة (ثقب مستطيل) | 1. أكبر مساحة فعالة وأعلى كفاءة فحص. 2. ليس من السهل سد فتحات الشاشة. | مواد لوحة خفيفة نسبيا |
3. نظام القيادة
يتم استخدام نظام القيادة لتدوير الأسطوانة ويتم تشغيله بواسطة المحرك ومخفض السرعة، الذي يدفع الأسطوانة للدوران عبر المحامل.
تمر المادة عبر الغربال من الأعلى إلى الأدنى بسبب دوران الأسطوانة ويتم غربلتها بنجاح.
سيؤدي شد الحزام إلى فك المسمار الموجود بين المخفض والمحرك. يجب عليك دائمًا التحقق من إحكام الترباس والحزام لتجنب انزلاق الحزام.
4. تحمل
يتحمل المحمل الحمولة الكاملة لآلة الغربلة.
التشحيم الجيد له علاقة كبيرة بعمر المحمل، مما يؤثر بشكل مباشر على عمر الخدمة ومعدل تشغيل الآلة.
| أنواع | مزايا | سلبيات | مواد |
| لوحة مثقبة (ثقب دائري) | 1. متينة وتستخدم على نطاق واسع. 2. بالنسبة للمواد ذات النظافة العالية أو المتطلبات الخاصة، يمكن اختيار الفولاذ المقاوم للصدأ 304/الفولاذ الكربوني. | منطقة فعالة صغيرة وأقل كفاءة للفحص | 5 ملم |
| شاشة منسوجة (ثقب مربع) | كفاءة الفحص المتوسطة | 1. بمجرد أن تصبح المادة ثقيلة للغاية، سوف تتشوه الشاشة وتتسرب. 2. الإنتاج المعقد والتكلفة العالية. 3. بمجرد تلفها، يصبح من الصعب تعزيزها. 4. الثقوب المستطيلة من السهل أن تجعل الشرائط الطويلة والمواد المتقشرة تمر من خلالها، مما يؤدي إلى عدم تساوي حجم المنتج. | المواد السائبة الخفيفة نسبيا |
| شاشة منسوجة (ثقب مستطيل) | 1. أكبر مساحة فعالة وأعلى كفاءة فحص. 2. ليس من السهل سد فتحات الشاشة. | مواد لوحة خفيفة نسبيا |
5. منفذ التفريغ
يقع شلال التفريغ في نهاية الأسطوانة ويستخدم لتصريف المواد الغربلة على الناقل أو في الحاوية.
غالبًا ما يكون منفذ التفريغ مسدودًا، لذا يجب أن تكون زاويته متعامدة مع الأرض قدر الإمكان. يجب أن يكون قطرها أكبر لتسهيل تصريف المواد.

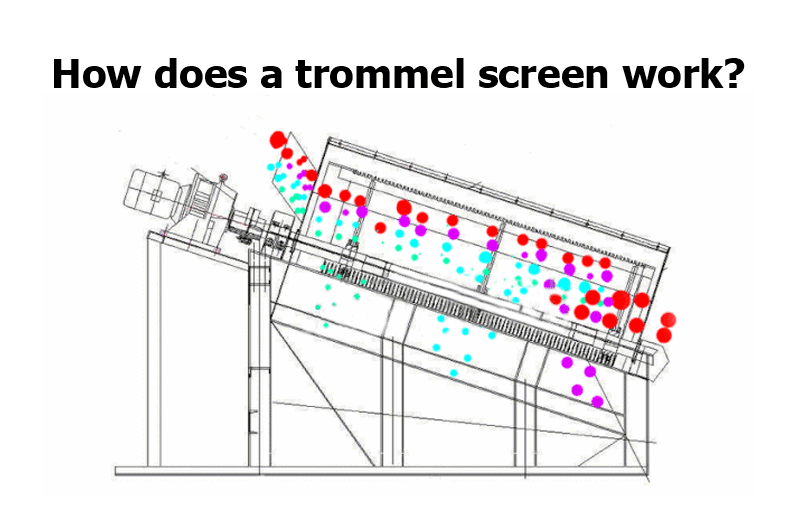

كيف تعمل شاشة طبلة؟
تتحرك غربال الغربلة من تلقاء نفسها لنقل المواد من الأعلى إلى الأسفل عبر الغربلة لإكمال الغربلة.
عندما تدور الأسطوانة، يتم إدخال المواد إلى الأسطوانة. تمر المواد المؤهلة (المنتجات ذات الحجم الأصغر) إلى الأسفل من خلال فتحة الغربال، بينما يتم تفريغ المواد غير المؤهلة (المنتجات كبيرة الحجم) في النهاية.
لماذا شاشات غربلة ماكينات FTM؟
- الخيار الأول لغربلة المواد الخفيفة والرطبة واللزجة (التربة السطحية ورمل الكوارتز والرماد الأبيض وغيرها).
- إن قدرة غربلة الوحدة للأسطوانة أكبر من قدرة معدات الغربلة من نفس الحجم.
- مجهزة بأجهزة تفجير الرمل والتنظيف لفحص المواد وتنظيفها بكفاءة لمنع انسداد الشاشة.
- يمكن تصميم طرق التغذية، مثل الأحزمة والممرات، بحرية وفقًا للموقع.
- الجهاز لا يهتز أثناء التشغيل، وغطاء العزل المحكم يمنع الغبار من الهروب.
- يتميز المحرك باستهلاك منخفض للطاقة، وقدرة معالجة كبيرة، ووقت التشغيل هو نصف أنواع الشاشات الأخرى.
- تم تصميم هيكل الإطار الصندوقي ليتطلب فقط سطحًا مستوًا لسهولة التركيب أو التفكيك أو النقل.
حالة العميل — مصنع غربلة رمل الكوارتز في الهند
| مشروع | خط إنتاج رمل الكوارتز |
| المواد المعالجة | الكوارتز والفلسبار |
| مخرجات الإنتاج | 10-280 طن/ساعة |
| درجة التركيز | 63٪ |
| معدات مطلوبة، معدة مطلوبة | شاشة طبلة، كسارة فكية، مطحنة كروية سيراميك، مصنف حلزوني، فاصل مغناطيسي (3 مجموعات)، ومكثف |
يستخدم الإنتاج عملية طحن على مرحلتين وغربلة طبلة فعالة لتقليل حمأة الخام، وتحسين كفاءة الطحن، وزيادة الإنتاج، وتحقيق النعومة المطلوبة.
استخدم 3 فواصل مغناطيسية للفصل: واحدة للفصل الأولي، وأخرى للتركيز التقريبي، وثالثة للتركيز النهائي للحصول على درجة تركيز تتجاوز 63%.
مزايا استخدام شاشة الطبلة في خط إنتاج غربلة رمل الكوارتز:
تعتبر شاشة غربال الطبلة أكثر فعالية من الغربال الخطي للفصل المغناطيسي لرمل الكوارتز. إنه يفصل بشكل فعال الجزيئات المعدنية حسب الحجم أثناء تدحرجها، مما يجعله مثاليًا للتعامل مع المسحوق المعدني، بينما يتأرجح الغربال الخطي أو يقفز للأمام، مما يجعله أقل ملاءمة لهذا الغرض.
الأسئلة المتداولة حول شاشات طبلة
1. ملاحظات حول تشغيل شاشات غربال الطبلة
- التثبيت والتصحيح
- أ. يجب أن يكون انحراف الماكينة في النطاق الأفقي أقل من 2 مم لكل متر.
- ب. عند إيقاف تشغيل الجهاز لمدة تزيد عن 30 يومًا وإعادة تشغيله، يجب هز عازل المحرك لمنع احتراق المحرك.
- ج. ينبغي تحديد ما إذا كانت غربال الطبلة مرنة عن طريق الدوران اليدوي. إذا لم يكن الأمر كذلك، فيمكن تعديله عن طريق ضبط البراغي.
- في عملية
- أ. بعد تشغيل الآلة لمدة 8 ساعات، يجب أن تكون درجة حرارة التحمل أقل من 70 درجة مئوية.
- ب. تحقق كل ساعة من حجم جسيمات المادة المفرغة والتسرب والغبار.
- ج. تأكد من أن جميع المواد الموجودة في شاشة الطبلة قد تم فحصها قبل وقت التوقف عن العمل.
- د. بعد فترة التوقف، تحقق من المعدات بأكملها. إذا تم العثور على أي خلل، فيجب التعامل معه على الفور.
- التوقف
- أ. يجب أن تبدأ شاشة طبلة الطبلة دون أي تحميل.
- ب. بعد تشغيل الطاقة وتشغيل الجهاز بشكل طبيعي، قم بتغذية المواد بالتساوي إلى مدخل التغذية حتى التحميل الكامل.
2. كيف يمكنني اختيار حجم الشبكة المناسب لشاشة غربلة الطبلة الخاصة بي؟
- يعد حجم الشبكة المناسب أمرًا بالغ الأهمية لتحقيق الفصل المطلوب أو كفاءة الفحص.
- أ. افهم طلبك: حدد نوع المادة التي ستقوم بفحصها. ستؤثر خصائص المادة، مثل الحجم ومحتوى الرطوبة والكثافة، على اختيار الشبكة.
- ب. حدد المخرجات المطلوبة: حدد المخرجات المطلوبة من خلال النظر في حجم الجسيمات للفصل أو الاحتفاظ، مما سيرشدك في اختيار نطاق حجم الشبكة المناسب.
- ج. ضع في اعتبارك تصميم أسطوانة الطبلة: تصميم غربلة الطبلة وطولها وقطرها وكفاءة غربلة تأثيرها. لذلك، قم بمطابقة حجم الأسطوانة مع اختيارك للشبكة.
- د. الضبط الدقيق: بعد تحديد حجم الشبكة، يمكنك ضبط معلمات التشغيل لغربلة الطبلة، مثل سرعة الأسطوانة وزاوية الميل، لتحسين كفاءة الغربلة.
- ه. استشر الخبراء: إذا لم تكن متأكدًا من حجم الشبكة المناسب، فاستشر مهندسي FTM Machinery. يمكنهم تقديم رؤى قيمة بناءً على احتياجاتك المحددة.
3. شاشة طبلة أو شاشة تهتز، أيهما أفضل؟
- يعد حجم الشبكة المناسب أمرًا بالغ الأهمية لتحقيق الفصل المطلوب أو كفاءة الفحص. يجب أن يعتمداختيار معدات الفحص على المواد والمخرجات.
- أ. المواد: الغربال الاهتزازي يتفوق في التعامل مع المواد الغبارية والصغيرة واللزجة والرطبة، بينما الغربال الاهتزازي مثالي للمواد الجافة التي تحتوي على الكثير من الحجارة والقطع الأكبر.
- ب. الإخراج: تعتبر غربال الطبلة مثالية لخطوط الإنتاج الكبيرة بسبب إنتاجها العالي ومتانتها. تعتبر الشاشات الخطية هي الأفضل للمواد ذات الحجم الصغير ولكنها ذات إنتاجية أقل. تعتبر الشاشات الدائرية مثالية لخطوط الإنتاج المتوسطة إلى الكبيرة ذات الإنتاج العالي.
معامل
| Model | Capacity(t/h) | Power (kw) |
|
| Sieve hole(2mm) | Sieve hole(30mm) | ||
| YTS1230 | 12 | 50 | 4 |
| YTS1240 | 14 | 60 | 4 |
| YTS1250 | 15 | 70 | 5.5 |
| YTS1530 | 18 | 75 | 5.5 |
| YTS1540 | 18 | 75 | 5.5 |
| YTS1550 | 20 | 80 | 7.5 |
| YTS1560 | 22 | 100 | 7.5 |
| YTS2040 | 25 | 120 | 11 |
| YTS2050 | 30 | 150 | 11 |
| YTS2060 | 35 | 175 | 11 |
| Model | Capacity(t/h) | Power (kw) |
|
| Sieve hole(2mm) | Sieve hole(30mm) | ||
| YTS1230 | 12 | 50 | 4 |
| YTS1240 | 14 | 60 | 4 |
| YTS1250 | 15 | 70 | 5.5 |
| YTS1530 | 18 | 75 | 5.5 |
| YTS1540 | 18 | 75 | 5.5 |
| YTS1550 | 20 | 80 | 7.5 |
| YTS1560 | 22 | 100 | 7.5 |
| YTS2040 | 25 | 120 | 11 |
| YTS2050 | 30 | 150 | 11 |
| YTS2060 | 35 | 175 | 11 |
