Метод пропорционирования стальных мелющих шаров и пример

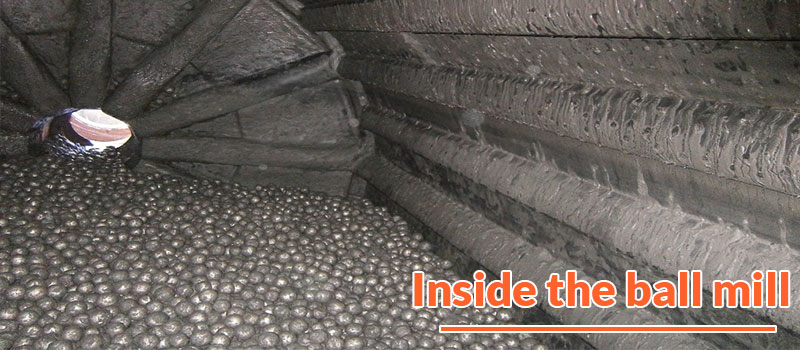

Шаровая мельница оснащена множеством шаров разного размера для обработки смешанных материалов разного размера. Чтобы получить хороший эффект измельчения, массовое соотношение различных шаров должно соответствовать размеру частиц материалов.

Что такое дозирование стального мелющего шара?

Дозирование стальных мелющих шаров в шаровой мельнице имеет два значения. Один из них - определить, какие типы мячей устанавливать. Другой - определить пропорцию шаров разного диаметра и их фактическую массу.

Новые перерабатывающие предприятия могут узнать у аналогичных обогатительных заводов фактическое соотношение добавляемого шара, а затем внести соответствующие изменения в производство.

Метод дозирования стальных мелющих шаров

Метод распределения шаров для шаровой мельницы можно резюмировать следующим образом:

1. Возьмите все пробы руды из шаровой мельницы (обычно берут пробы новой руды и возвращенного песка, а затем соотносите пробы) для просеивающего анализа. Разделите их на несколько размеров частиц, например 18-12, 12-10, 10-8, 8-6 и т. Д. Затем взвесьте каждый размер частиц и вычислите массовый процент (выход) каждого размера зерна , например γ _18-12 ， γ _12-10 и т.д .;

2. Используйте верхний предел каждого размера частиц (например, 18, 12, 10, 8 и т. Д.) Или среднее значение верхнего и нижнего пределов (например, 15, 11, 9, 7 и т. Д.) Для справки. таблицы 18 или используйте формулу для определения диаметра шарика, который необходимо добавить для каждого размера частиц , например γ _18-12 ， γ _12-10 и т.д .;

3. Массовое соотношение различных шаров должно соответствовать размеру частиц материалов. Определите процентное содержание шаров различных размеров в общей массе добавленных шаров, что соответствует γ '_D18=γ _18-12 、 γ' _D12=γ _12-10 、 γ '_D10=γ _10-8 、 γ' _D8=γ _8-6 и т.д .;

4. Подгоните результаты вычислений соответствующим образом. Поскольку слишком маленькие шары не совпадают при фактическом распределении шаров, мы выбираем только несколько видов шаров. Следовательно, рассчитанный шар с малым диаметром можно пропорционально отнести к большему шару. Массовый процент шариков каждого размера может быть повторно определен, например, γ _D18 ， γ _D12, γ _D10 и т.д .;

5. Рассчитайте фактическую массу шариков каждого размера .

а. Рассчитайте общую массу шариков G по формуле:

G=π/4 × D ² × L × ϕ × δ

В этой формуле G означает общую массу мяча (t). D - внутренний диаметр цилиндра шаровой мельницы (м). L - эффективная длина цилиндра шаровой мельницы (м). ϕ - степень наполнения среды (%). А δ - объемная плотность шара (т/м ³).

б. Затем вычислите массу каждого шара .

G _D18=G • γ _D18 ， G _D12=G • γ _D12 ， G _D10=G • γ _D10 ， G _D8=G • γ _D8 и т. д.

Пример дозирования стального мелющего шара

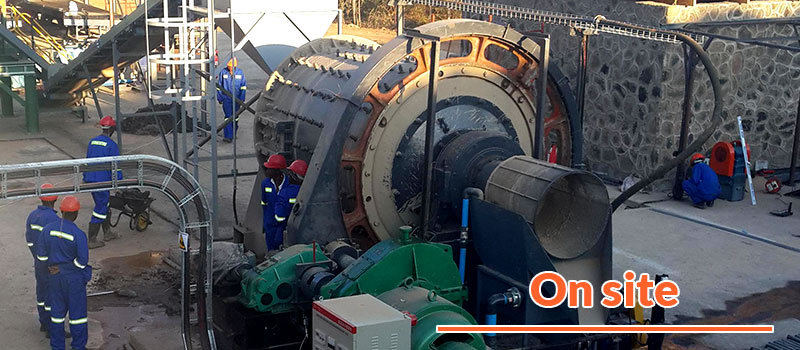

Обогатительная установка в Сингапуре загружает шары в шаровую мельницу с мокрой решеткой ϕ 1500 мм × 3000 мм, определяет степень заполнения ϕ=50% и отбирает мелющие шары из литой стали δ=4.5 т/м ³. Шаровая мельница перерабатывает руду средней твердости.

1. См. Таблицу 1 с результатами анализа всех проб руды из шаровой мельницы.

Таблица 1

2. Рассчитайте диаметр шарика в соответствии с верхним пределом каждого размера частиц и округлите его в большую сторону. См. Таблицу 2.

Таблица 2

3. Массовые проценты различных шаров показаны в Таблице 21.

Таблица 21

Если определено, что добавлены только четыре шара из 120, 100, 80 и 60, соотношение 90, 70, 50 и 40 мячей может быть соответствующим образом отрегулировано для других мячей. Скорректированные результаты этого примера показаны в таблице 3.

Таблица 3

4. Рассчитайте общую массу G добавленных шаров:

G=π/4 × D ² × L × ϕ × δ=π/4 × 1.5 ² × 3 × 0.5 × 4.5=11.928 (t)

5. Рассчитайте массу каждого шара, который нужно добавить отдельно.

G ₁₂₀=G • γ ₁₂₀=11.928 x 30%=3.58 (т)

G ₁₀₀=G • γ ₁₀₀=11.928 x 45%=5.37 (t)

G ₈₀=G • γ ₈₀=11.928 x 13%=1.55 (t)

G ₆₀=G • γ ₆₀=11.928 x 12%=1.43 (t)

6. По результату расчета взвесьте мяч.
