В чем разница между шаровой мельницей и стержневой мельницей?

Шаровые и стержневые мельницы могут измельчать различные горнодобывающие материалы и являются обычным измельчающим оборудованием в процессе обогащения. Для получения более высокой эффективности измельчения необходимо выбрать подходящую мельницу.

Сходства между шаровой мельницей и стержневой мельницей:

• Внешний вид: Горизонтальная цилиндрическая структура.
• Компоненты: Оснащен мелющими телами, питателями, зубчатыми колесами и трансмиссиями.
• Принцип работы: Цилиндр приводит в движение мелющие тела, заставляя их воздействовать на материал и измельчать его.

Каковы различия между двумя устройствами, которые так похожи? Как выбрать подходящее оборудование? Пожалуйста, найдите ответ в этом блоге.

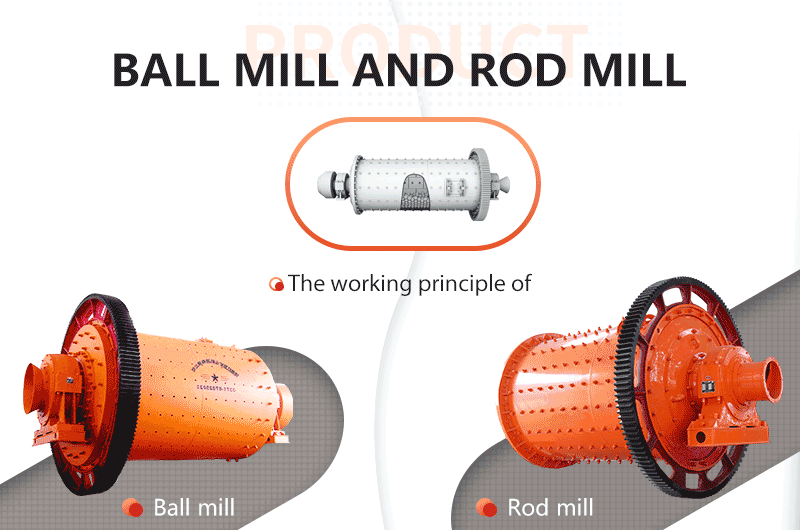

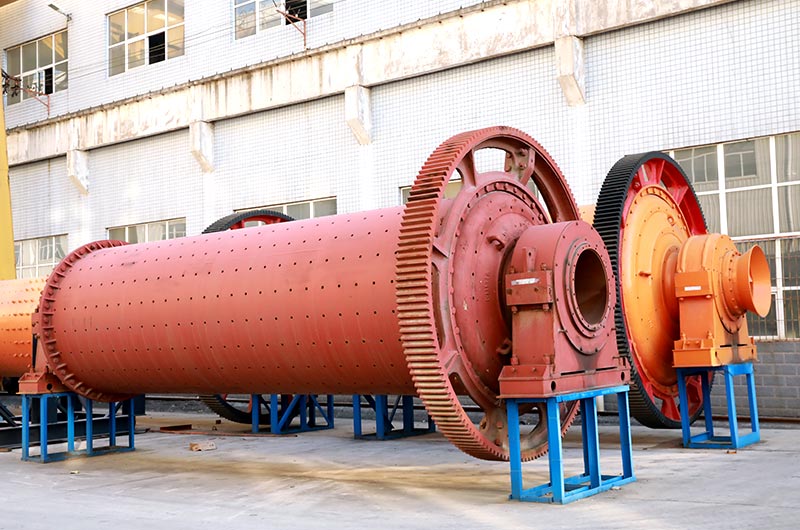

Шаровая мельница и стержневая мельница

Различия между шаровой мельницей и стержневой мельницей

1. Различная емкость и степень детализации

Шаровая мельница

Производительность шаровых мельниц составляет 0,65 ~ 615 т/ч, а размер частиц измельченного материала на выходе составляет 0,074 ~ 0,4 мм.

Стержневая мельница

Производительность стержневых мельниц составляет 0,62 ~ 180 т/ч, а размер частиц на выходе составляет 0,147 ~ 0,833 мм.

2. Различные мелющие тела

Шаровая мельница

В шаровых мельницах в качестве мелющих тел используются стальные шары диаметром менее 100 мм, а степень заполнения среды составляет от 40% до 50%.

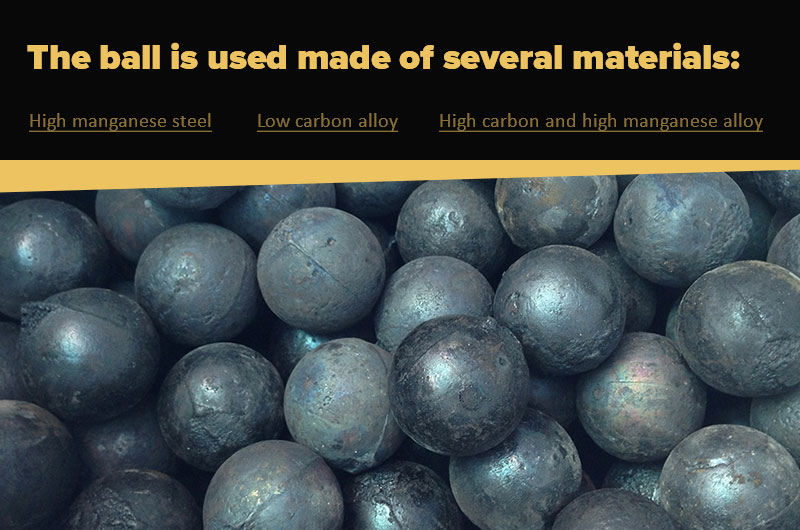

Стальные шары изготавливаются из различных материалов:

1. 1 Высокомарганцевая сталь

   Высокомарганцевая сталь обладает высокой ударной вязкостью, хорошей технологичностью и низкой ценой. Индекс твердости в 5~7 раз выше, чем у других материалов, а износостойкость значительно улучшена.

2. 2Низкоуглеродистый сплав

   При условии хорошей прочности и низкой цены срок службы более чем в два раза превышает срок службы литых шариков с низким содержанием хрома.

3. 3Сплав с высоким содержанием углерода и марганца

   Он изготовлен из нескольких элементов, таких как хром и молибден, которые обладают высокой твердостью и хорошей ударной вязкостью. При одинаковых условиях работы срок службы такого шара в один раз больше, чем у шара из стали с высоким содержанием марганца.

Стержневая мельница

В стержневых мельницах в качестве мелющих тел используются стальные стержни с содержанием углерода 0,8%~1% и диаметром 50~100 мм, а степень заполнения среды составляет 35%~45%.

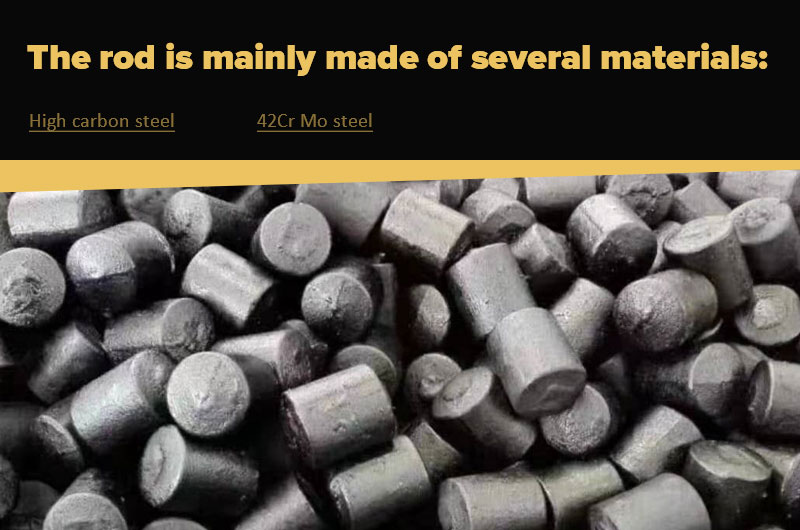

Стержень в основном изготавливается из нескольких материалов:

1. 1Высокая углеродистая сталь

   После профессиональной технологии правки и закалки стержень из высокоуглеродистой стали обладает высокой твердостью, отличными характеристиками, хорошей износостойкостью и выдающимся качеством.

2. 242CrMo сталь

   Материал стали 42CrMo — высокопрочная сталь. Улучшенная на основе стали 40Cr, износостойкость примерно в 1,3–1,5 раза выше, чем у 40Cr, но цена всего в 1,1 раза выше, чем у 40Cr.

3. Различные типы

Шаровая мельница

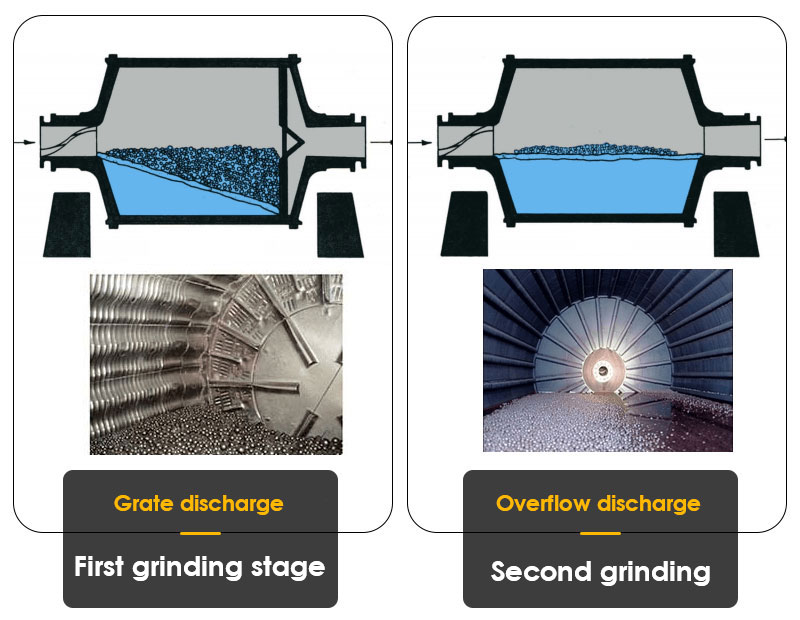

По способу разгрузки шаровые мельницы можно разделить на два типа: с решетчатой разгрузкой и с переливом.

a. Шаровая мельница с разгрузкой через решетку

Шаровая мельница с решетчатой разгрузкой может выгружать материал через сито с преимуществом небольшой высоты разгрузочного отверстия, что позволяет материалу проходить быстро. При тех же условиях он имеет более высокую производительность и может экономить больше энергии, чем другие типы мельниц.

Продукт имеет более крупный размер частиц и обычно используется на первой стадии измельчения. Лучше выбирать шаровую мельницу с решетчатой разгрузкой, когда требуемый размер разгрузки составляет 0,2 ~ 0,3 мм.

b. Шаровая мельница с переливной разгрузкой

Шаровая мельница с переливной разгрузкой спроектирована без ситовой пластины, поэтому рудная пульпа может выгружаться напрямую без фильтрации. Он очень прост по конструкции и удобен в обслуживании.

Тип перелива может измельчать руды до размера менее 0,2 мм, поэтому он очень подходит для второй системы измельчения. Производительность примерно на 15% ниже, чем у шаровой мельницы с разгрузкой колосников той же спецификации, а также меньше загружаемых мелющих тел.

Стержневая мельница

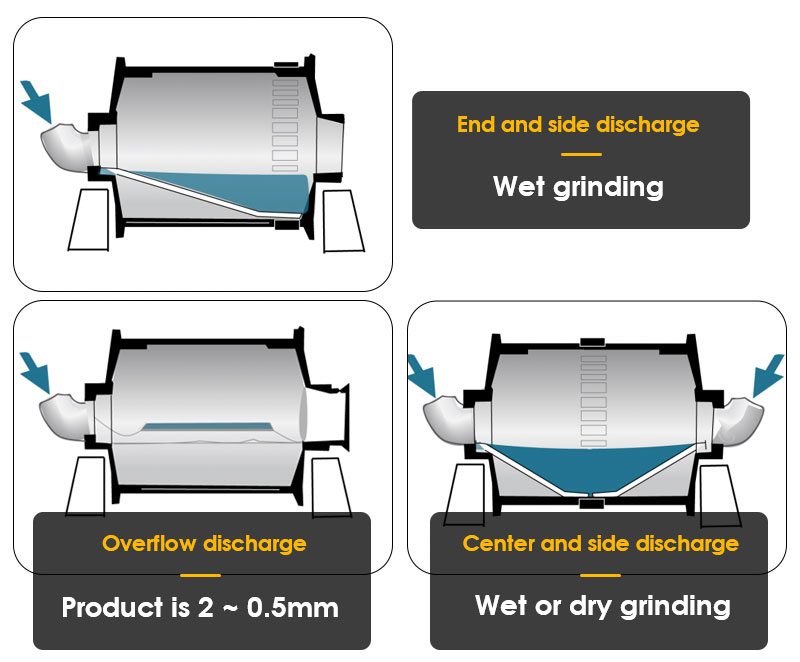

По способу разгрузки стержневые мельницы можно разделить на три типа: с центральной и боковой разгрузкой, с торцевой и боковой разгрузкой и с переливом.

a. Стержневая мельница с торцевой и боковой разгрузкой

Этот тип стержневой мельницы обычно используется для сухого помола, и размер частиц продукта относительно крупный. Его также можно использовать для мокрой шлифовки. Высокий градиент и хорошая скорость потока могут быть получены при периферийном разряде, а размер частиц продукта составляет 5 ~ 2 мм.

b. Стержневая мельница с центральной и боковой разгрузкой

Он подается через шейки вала на двух концах стержневой мельницы и выгружает рудную пульпу через отверстие в центре цилиндра. Эта стержневая мельница может использоваться для мокрого или сухого измельчения, но продукт имеет более крупный размер частиц и в основном используется в промышленности по производству заполнителей.

c. Стержневая мельница с переливной разгрузкой

Он подается через одну из шеек вала и выгружает материалы через другую шейку вала. Диаметр горловины вала больше диаметра загрузочного отверстия примерно на 10~20 сантиметров, так что разница в высоте может формировать уклон для потока рудной пульпы.

Размер частиц продукта мельче, чем у двух других, а размер частиц продукта составляет 2 ~ 0,5 мм. Как правило, он используется для измельчения продуктов и последующей подачи их в шаровые мельницы.

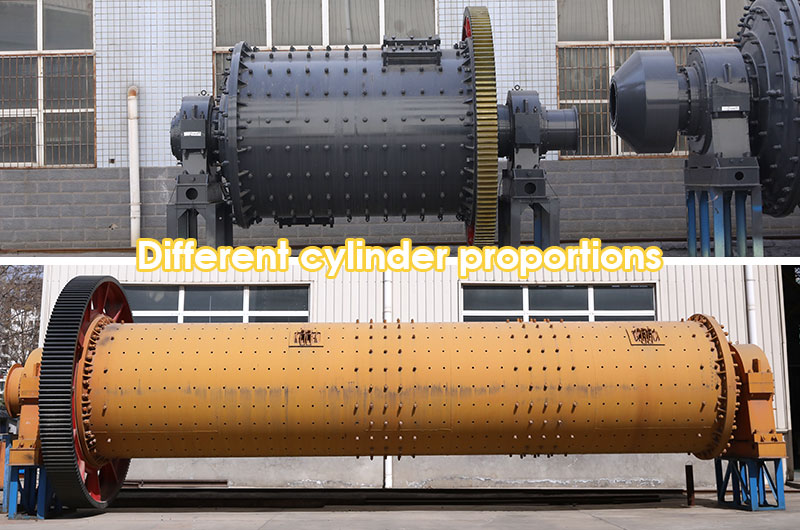

4. Различные пропорции цилиндров

Хотя шаровые и стержневые мельницы имеют как длинную, так и цилиндрическую форму, соотношение цилиндров у них разное.

Шаровая мельница

Отношение длины цилиндра к диаметру шаровых мельниц невелико, обычно около 1. Скорость вращения цилиндра шаровой мельницы обычно выше, чем у стержневой мельницы той же спецификации.

Стержневая мельница

Отношение длины цилиндра к диаметру стержневых мельниц обычно составляет от 1,5 до 2,0, а внутренняя поверхность футеровочной плиты на торцевой крышке находится в вертикальном плоском состоянии.

5. Различная производительность оборудования

Шаровая мельница

Мелющая среда шаровой мельницы находится в точечном контакте с рудой, которая имеет как силу удара, так и силу измельчения. Производственная мощность высока, а тонкость материала высока.

Стержневая мельница

Мелющая среда стержневой мельницы находится в линейном контакте с рудой. Сначала измельчается большая часть крупных частиц, а небольшая часть мелких частиц измельчается. Продукт грубый.

Преимущества и недостатки шаровой мельницы и стержневой мельницы

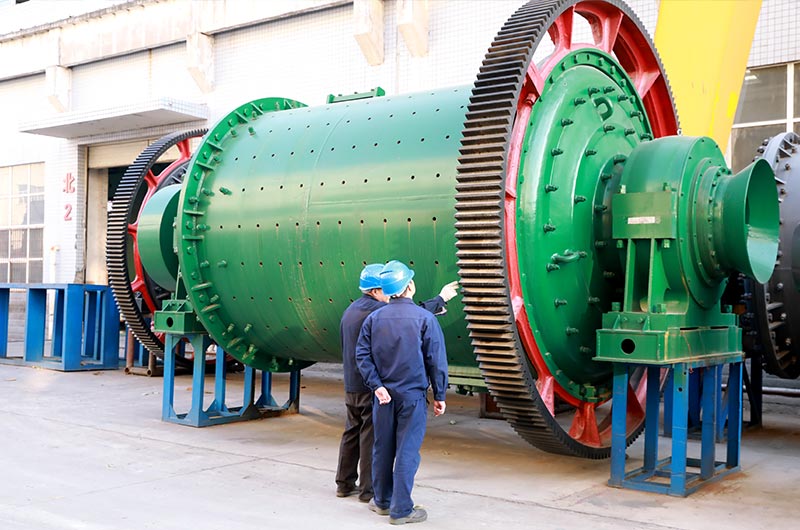

1. Шаровая мельница Получить последнюю цену

Преимущества

• Он хорошо приспосабливается к материалам и может быть использован в мельницах различных размеров для удовлетворения требований различных производственных мощностей.
• Большой коэффициент измельчения, легкая регулировка крупности продукта и меньший размер частиц продукта.
• Использование подшипников качения большего размера, что обеспечивает низкое трение, низкое энергопотребление и короткое время запуска мельницы.
• Шаровая мельница не имеет инерционного воздействия, что обеспечивает эффективную работу оборудования и сокращает время простоя оборудования.

Недостатки

• Шаровая мельница измельчает мелкие материалы и склонна к чрезмерному дроблению.
• Из~за мелкого размера выходного материала он не подходит для производственных линий обогащения металлов и гравитационного разделения.

2. Стержневая мельница Получить последнюю цену

Преимущества

• Продукт с однородным размером частиц, более легким дроблением и меньшим количеством песка и шлама.
• Хорошая герметизация, предотвращение загрязнения окружающей среды пылью и шумом, защита окружающей среды и окружающей среды.
• Простая конфигурация и низкая стоимость, что может сэкономить инвестиции в оборудование для удаления пыли.
• Энергопотребление оборудования низкое, что экономит пользователям много средств.

Недостатки

• Продукция стержневой мельницы является грубой и в основном используется для грубого измельчения руды, что является первой стадией измельчения.

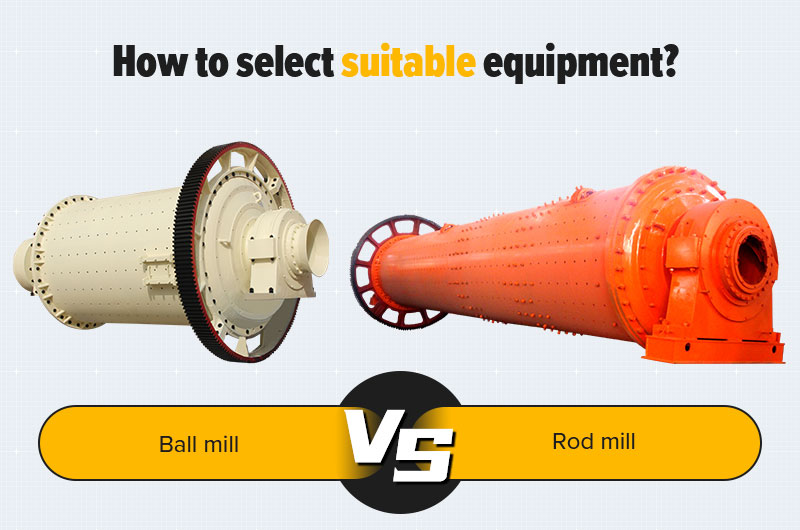

Как выбрать шаровую или стержневую мельницу?

После полного понимания различий между шаровой мельницей и стержневой мельницей это также закладывает основу для покупки оборудования, и вы можете выбрать одно из следующего:

1. По сырью

Выберите шаровую мельницу

Шаровая мельница подходит для измельчения твердых материалов, таких как железная руда, медная руда, шлак и т. д. Если измельчаемыми материалами являются молибденовая руда, алюминиевая зола, известь, цемент и т. д., производительность шаровой мельницы выше.

Выберите стержневую мельницу

Стержневая мельница подходит для измельчения хрупких материалов, обычно используемых в таких материалах, как вольфрамовая руда, оловянная руда, руда редких металлов и уголь.

2. По зернистости готовой продукции

Выберите шаровую мельницу

Тонина готового продукта шаровой мельницы высокая. Когда размер частиц продукта меньше 0,5 мм, рекомендуется использовать шаровую мельницу.

Выберите стержневую мельницу

Продукт стержневой мельницы грубый, но качество готового продукта однородное. Когда размер частиц продукта составляет 1~3 мм, рекомендуется использовать стержневую мельницу.

3. По месту работы

При проектировании обогатительной фабрики план цеха помола обычно проектируют заранее, поэтому необходимо учитывать площадь помещения оборудования.

Выберите шаровую мельницу

Форма шаровой мельницы цилиндрическая. Соотношение длины и диаметра цилиндра очень мало, а площадь пола мала.

Выберите стержневую мельницу

Цилиндр стержневой мельницы длинный, с большим отношением длины к диаметру и большой площадью пола. Поэтому при выборе следует учитывать возможность соблюдения условий установки оборудования.

Применение шаровой мельницы и стержневой мельницы

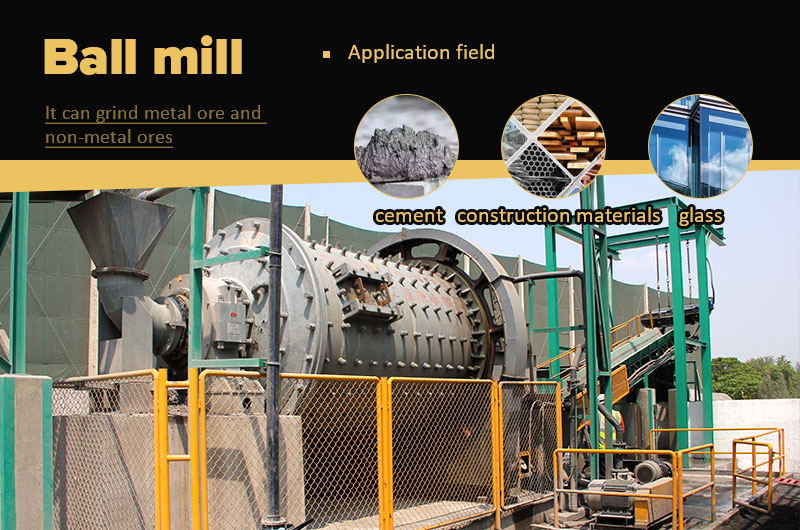

1. Шаровая мельница

• aШаровая мельница имеет широкий спектр применения. Он может измельчать металлическую руду и неметаллические руды, которые подходят для твердых материалов, таких как кварц, золотая руда, медная руда, железная руда, калийный полевой шпат и т. д.
• bШаровая мельница также может применяться в таких отраслях, как производство цемента, строительных материалов, огнезащитных материалов, стекла и керамики. А крупность готового продукта может достигать 800 меш.

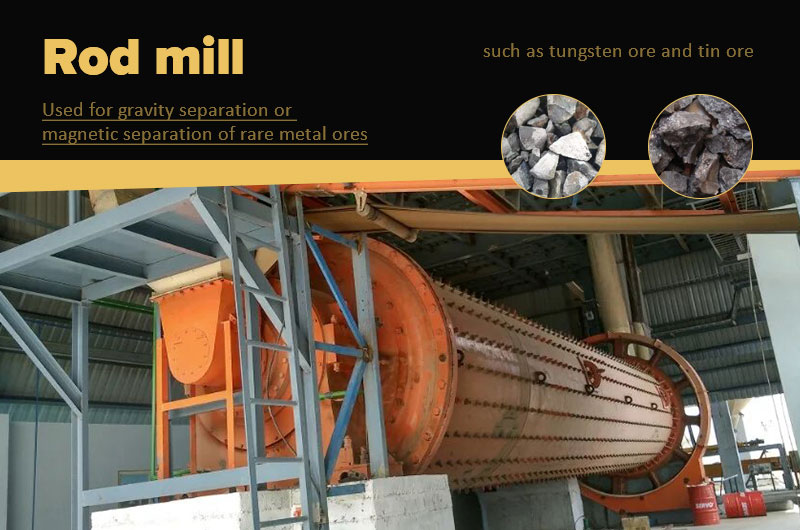

2. Стержневая мельница

• aСтержневая мельница часто используется для гравитационного или магнитного разделения руд редких металлов, таких как вольфрамовая руда и оловянная руда, для предотвращения чрезмерного дробления.
• bСтержневая мельница также подходит для дробления материалов с низкой твердостью и хрупких материалов в качестве оборудования для тонкого дробления вместо конусной дробилки с короткой головкой.
• cВ двухстадийном процессе измельчения стержневая мельница обычно используется в качестве первого измельчительного оборудования с большой производительностью и высокой эффективностью.

Подводя итог, хотя и шаровые, и стержневые мельницы являются измельчающими машинами, они все же очень разные внутренне. Каждая из них имеет свои преимущества, поэтому необходимо правильно выбрать машину для различных материалов, чтобы максимизировать ее эффективность и оптимизировать эффект продукта.
