Что такое сложная дробилка?
Сложная дробилка, также называемая вертикальной комбинированной пескоструйной машиной, представляет собой двухроторную ударную дробилку первичного типа. Комбинированная дробилка является идеальной машиной для дробления материалов с высокой влажностью и вязкостью, обычно используемой на небольших линиях дробления и производства песка.
Эта дробилка представляет собой новый тип продукта тонкого и грубого помола, основные технические параметры которого компания FTM Machinery оптимизирует на основе вертикальной дробилки PEL. Он применяется в горнодобывающей, металлургической, строительной и угольной промышленности, особенно для производства клинкера и заполнителей на малых и средних цементных заводах.
Почему стоит выбрать FTM Machinery сложная дробилки?
Сложная дробилка сочетает в себе характеристики ударной дробилки и молотковой дробилки и имеет множество преимуществ.
- Комбинированная дробилка одновременно выполняет функции первичного и вторичного дробления с высокой эффективностью дробления и снижением затрат.
- Большая степень измельчения позволяет одновременно измельчать материалы размером 100–240 мм на мелкие частицы размером менее 3–5 мм.
- Головка молотка и ударная пластина зазор можно регулировать для соответствия различным условиям зернистости.
- Без решетчатой структуры, даже если материал содержит много грязи, его нелегко заблокировать.
- Долговечные подшипники расположены горизонтально, что позволяет раздавливать высокотемпературные материалы, такие как цементный клинкер.
- Рабочий шум ниже более 75 децибел (уровень дБ), низкий уровень шума и меньшее загрязнение пылью.
- Изнашиваемые детали изготавливаются из высокотвердых, высокопрочных, многоэлементных сплавов износостойких материалов, срок службы увеличивается в 2–3 раза.
- Винтовой стержень или гидравлический открыватель установлен в задней полости, что позволяет легко заменять быстроизнашивающиеся детали.

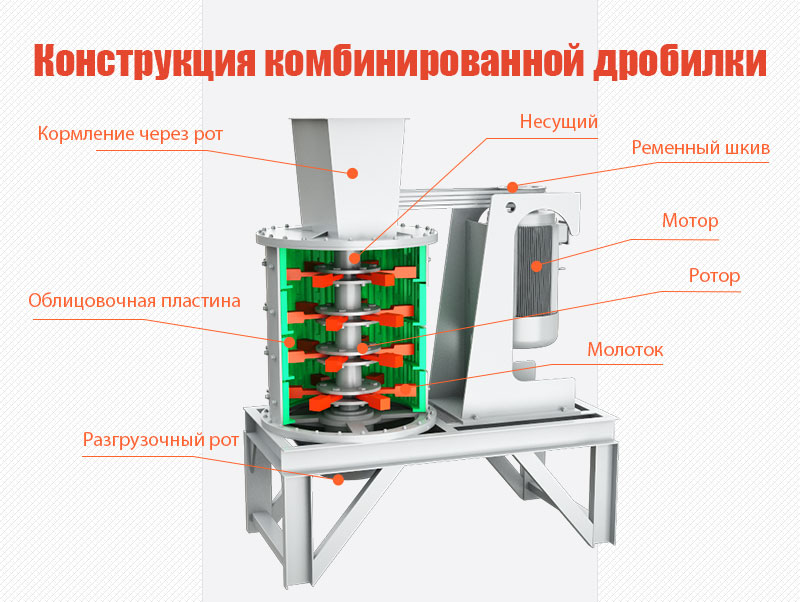

Структура сложная дробилка
Вертикальная комбинированная дробилка в основном состоит из системы дробления (ротор, подшипник, футеровка, молот), системы передачи (двигатель, шкив), входных и выходных отверстий и других частей. Среди них система дробления является уязвимой частью и будет представлена вам подробно.
1. Ротор
Ротор является ключевой деталью, установленной вертикально в дробилке и изготовленной из прочной литой стали. По окружности ротора установлены молотки с регулируемым зазором, отвечающие за высокую скорость вращения.
Ротор имеет специальную конструкцию, которая не изнашивается при разрушении. Скорость и направление вращения ротора влияют на эффективность дробления.
2. Молоток
Плоский молоток уязвимая часть дробилки, установленная на роторе. Они ломают материал, неоднократно ударяя по нему.
Головка молотка изготовлена из износостойкой легированной стали или биметаллического термопасты, а вес обычно составляет 9–36 кг.
3. Лайнер пластина
Вкладыш представляет собой износостойкую пластину внутри дробильной камеры, которая играет роль измельчающих материалов и защищает цилиндр от износа.
Специальный процесс литья и термообработки обеспечивает хорошую ударопрочность вкладыша.
4. Подшипник
Подшипниковый узел поддерживает вращение ротора и имеет решающее значение для бесперебойной работы дробилки.
Как правило, выбираются двухрядные радиальные сферические роликоподшипники, которые обладают высокой несущей способностью и хорошими характеристиками самовыравнивания.
Как работает сложная дробилка?
Принцип работы сложная дробилки
Материалы падают на высокоскоростную вращающуюся крыльчатку с верхней части машины и под действием высокоскоростной центробежной силы отскакивают от других окружающих материалов в форме зонтика на высокой скорости и ломаются.
После отскока материалов они неоднократно сталкиваются, трутся и разрушаются в вихревом токе между рабочим колесом и корпусом. Наконец, они выгружаются из нижней части ствола, образуя замкнутый контур.
Кейс клиента: Пустая угольная порода сложная дробилка в России
Пустая угольная порода это вид твердых отходов, сбрасываемых в процессе добычи и промывки угля на угледобывающих предприятиях. Накопление пустой породы угля не только загрязняет окружающую среду, но и занимает большие площади суши.
Российские клиенты использовали для переработки комплексные дробилки FTM Machinery, что позволило утилизировать пустую угольную породу.
- Дробильный материал: угольная пустая порода
- Основное оборудование: комбинированная дробилка 1750
- Производительность: 80–100 т/ч
- Размер частиц на выходе: ≤5 мм
- Применение продукта: легкий бетон, дорожное строительство, рекультивация заброшенных шахт, топливо для производства электроэнергии и т. д.
Эксплуатационные характеристики дробилки для угольной пустой породы
- 1Комбинированная дробилка подходит для дробления пустой породы угля с высоким содержанием воды, что более эффективно, чем у других дробилок.
- 2Эта дробилка перерабатывает пустую угольную породу, поэтому явление прилипания к внутренней стенке непросто возникает.
- 3Вертикальная конструкция уменьшает занимаемую площадь машины.
- 4Оборудование позволяет экономить энергию более чем на 40% и увеличивать выход пустой породы угля.
- 5Готовая каменная порода имеет равномерный размер частиц и отличную форму, что позволяет удовлетворить потребности клиентов.
Часто задаваемые вопросы о сложная дробилках
1. Вертикальная сложная дробилка VS машины для производства песка
- a. Принцип работы отличается
- Сложная дробилка ударная балка и ударная пластина используются для дробления материала, который легко вызывает износ. Пескоделательная машина измельчает материалы по принципу камень о камень или камень о железо, при этом износ ударной пластины практически невелик.
- b. Готовая форма зерна отличается
- Сложная дробилка готовый продукт имеет однородный размер частиц и низкую скорость дробления, что соответствует стандартам строительного использования. Машина для изготовления песка имеет формирующий эффект и больше подходит для производства высококачественного песка с хорошей формой зерен.
- c. Размер подачи и производительность различаются
- Сложная дробилка размер входного материала составляет ≤240 мм, а производительность составляет 5–100 т/ч. Размер загрузки машины для производства песка составляет ≤55 мм, а производительность составляет 40–650 т/ч.
- d. Цена отличается
- На цену влияют модели, производители оборудования, производители и т. д., и будут колебания. Но на текущем рынке, по сравнению с двумя дробилками, комбинированная дробилка немного ниже.
2. Как устранить типичные неисправности сложная дробилок?
- a. Явление неисправности: Мелкая зернистость
- Причина: Больше головок молотка.
- Решение: Уменьшите один или два слоя головки молотка.
- b. Явление неисправности: Крупная зернистость
- Причина: Ослабленный ремень или низкая скорость.
- Решение: Натяните ремень и отрегулируйте зазор ударной рамы.
- c. Явление неисправности: Раскачивание корпуса дробилки
- Причина: Ослабленный ремень или низкая скорость.
- Решение: Замените головку молота новой или отрегулируйте вес толкающей головки.
3. Меры предосторожности при работе сложная дробилки
- a. Перед запуском машины проверьте, плотно ли закрыта дверца машины. Категорически запрещено открывать дверь во время работы.
- b. Дробилку необходимо запускать, когда она пуста, а материал будет загружен после того, как она начнет работать в нормальном режиме.
- c. Размер частиц материала должен соответствовать требованиям размера исходного материала.
- d. Если во время работы машины произошел сбой, ее следует остановить для осмотра.
- e. Регулярно добавляйте смазку и вращайте детали подшипников.
Parameter
| Specification | Capacity(t/h) | Power(kw) |
| 800 | 5-15 | 4P 30 |
| 1000 | 10-30 | 4P 55 |
| 1250 | 17-60 | 6P 132 |
| 1500 | 25-80 | 8P 160 |
| 1750 | 30-100 | 8P 200 |
| Specification | Capacity(t/h) | Power(kw) |
| 800 | 5-15 | 4P 30 |
| 1000 | 10-30 | 4P 55 |
| 1250 | 17-60 | 6P 132 |
| 1500 | 25-80 | 8P 160 |
| 1750 | 30-100 | 8P 200 |
