Что такое концентратор высокой эффективности?
Высокоэффективный концентратор в основном используется для обезвоживания флотационного концентрата и хвостов при обогащении. установки, а также для концентрирования и очистки жидкостей, содержащих твердые частицы, в металлургии, химической промышленности, угле, строительных материалах и очистке сточных вод.
Высокоэффективная обогатительная фабрика FTM Machinery, новое оборудование для обезвоживания
Фактически, это не просто отстойное оборудование, а новое обезвоживающее оборудование, сочетающее в себе фильтрационные характеристики слоя бурового раствора.
Какова структура концентратора высокой эффективности?
Высокоэффективные концентраторы обычно состоят из резервуаров сгущения, граблей, устройств передачи, резервуаров дегазации, устройств подачи, разгрузочного порта и т. Д. Как показано ниже:

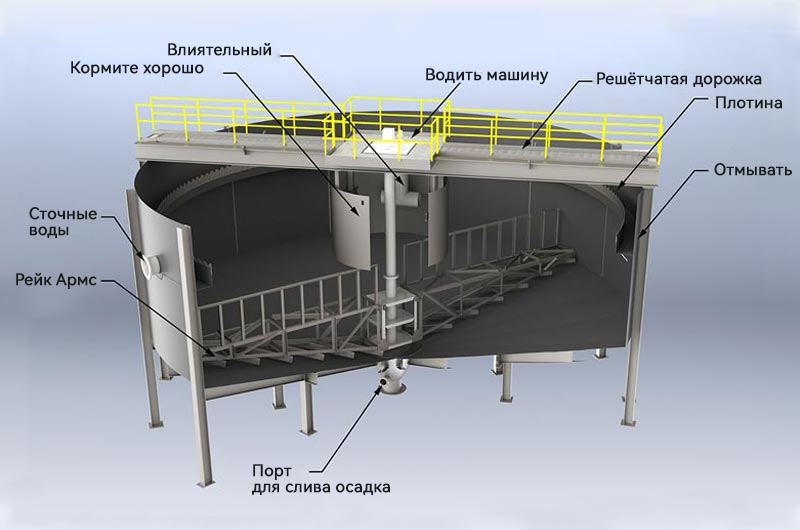

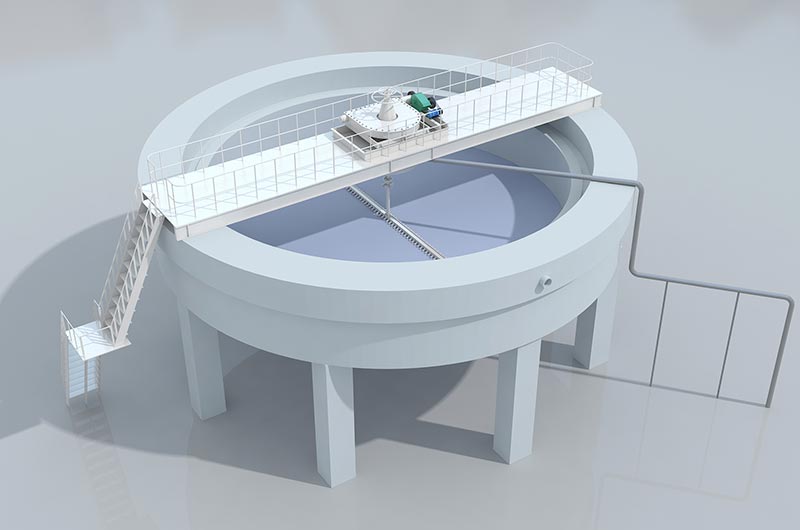

Структура высокоэффективного концентратора
Как работает высокоэффективный концентратор?
Перед тем, как суспензия будет отправлена в высокоэффективный концентратор, большая часть содержащегося в ней газа удаляется в деаэрирующем резервуаре.
Затем суспензия направляется в смесительное устройство из подающей трубы и полностью смешивается с соответствующим количеством флокулянта для получения хорошего состояния флокуляции.

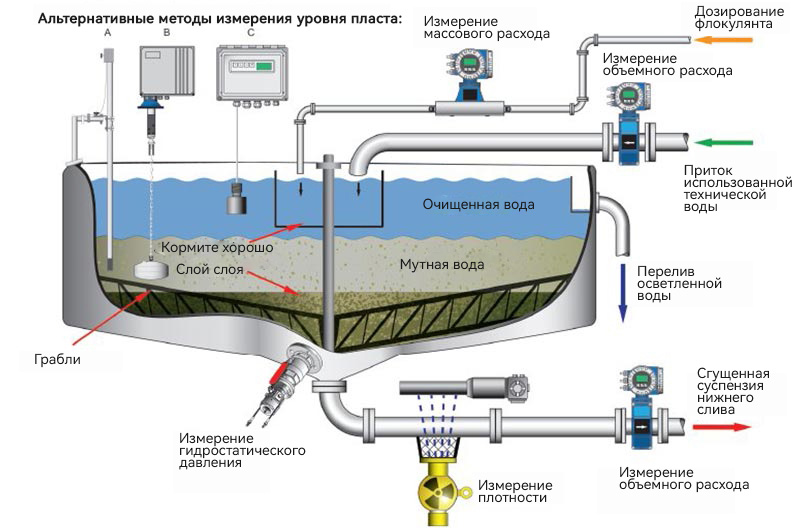

Как работает высокоэффективный концентратор
Затем он попадает в предварительно сформированный слой осадка с высокой концентрацией на дне концентрационного резервуара. В настоящее время:
- Флокулированная суспензия оседает на дно резервуара.
- Шламовая вода поднимается через слой осадка.
В процессе всплытия из-за фильтрации и сжатия осадочного слоя мелкие частицы постепенно конденсируются в хлопья и оседают.
Чистая вода будет всплывать и перетекать через отверстие для перелива. С помощью граблей, приводимых в движение центральным приводным устройством, концентрированный материал проталкивается к разгрузочному отверстию для выгрузки.
Преимущества высокоэффективных концентраторов
Внутри находится бак деаэратора, чтобы твердые частицы не прилипали к пузырькам.
Подающая трубка находится ниже поверхности жидкости, чтобы предотвратить попадание газа в руду.

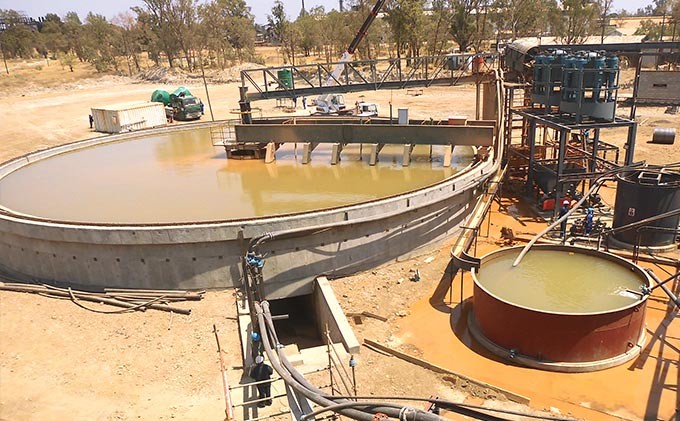

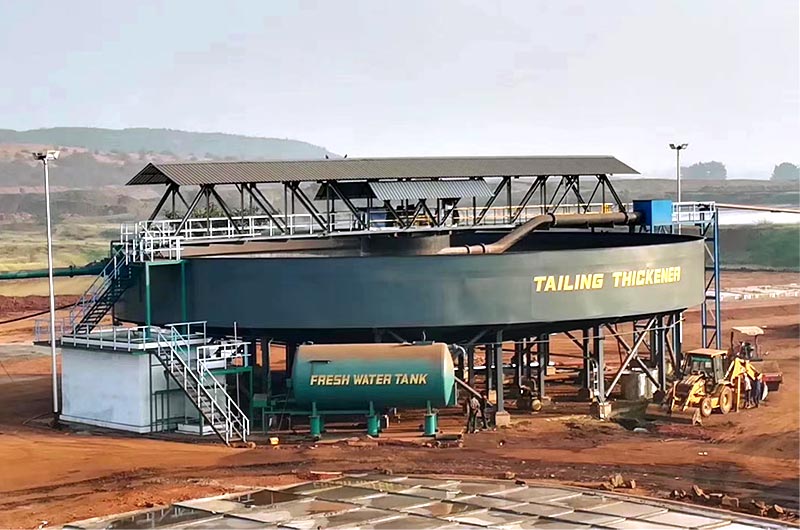

FTM Machinery high efficiency concentrator being used for dewatering tailings in Zimbabwe
Подающий рукав перемещается вниз, и имеется приемный лоток, поэтому подаваемая суспензия падает равномерно и устойчиво.
Горизонтальная подача традиционных концентраторов заменена на наклонную, что в корне устраняет проблему блокировки подачи.
Существует устройство для докритического потока, чтобы замедлить скорость подъема материала, так что перелив будет более равномерным с более низкой мутностью.
Почему высокоэффективный концентратор эффективен?
Использование флокулянта
Флокулянтом, используемым в высокоэффективном концентраторе, является полиакриламид, который имеет лучший флокулянтный эффект, чем обычные флокулянты.
В то же время, чтобы избежать повреждения сгруппированных хлопьев падающей пульпой, флокулянт подается в рудный барабан сразу после пульпы.
Способ кормления
В традиционном концентраторе используется метод подачи сверху, поэтому суспензия легко воздействует на осажденную суспензию во время процесса опускания.
Высокопроизводительный концентратор подает руду снизу, что нелегко создать колебания во время процесса подъема шлама.

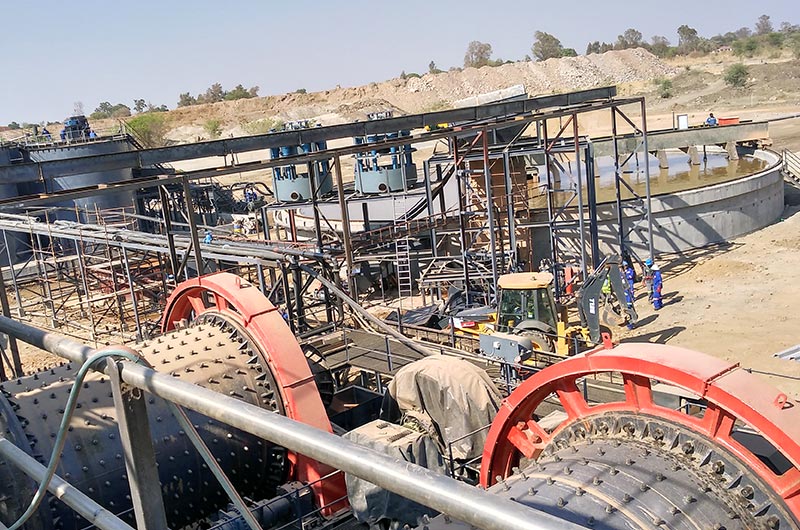

Высокоэффективная обогатительная фабрика FTM Machinery используется для обезвоживания золотых концентратов в Южной Африке
Наклонные плиты
В верхней части высокоэффективного концентратора по окружности установлено множество наклонных пластин.
Под действием наклонных пластин флокуляты быстро осаждаются на наклонную пластину и скатываются на дно.
После этого материал перемешивается перемешивающим устройством и вибрационным воздействием вибрационного устройства, установленного снаружи машины. Образуется и быстро сливается большое количество воды.
В то же время твердое тело более компактно под действием вибрации.
Наклонная пластина значительно улучшает эффективность очистки и сжатия концентратора.
FAQ Как предотвратить потерю металла при обогащении флотационного концентрата?
①Когда пульпа попадает в резервуар для концентрирования, распыляйте воду под высоким давлением для удаления пены.
②Распылить пену вращением крыльчатки центробежного насоса.
③Упорное кольцо, параллельное сливной канавке, установлено в резервуаре для концентрирования для блокировки пены.
④Добавьте химические вещества, чтобы ускорить лопание пены.
FAQ Почему говорят, что труднее всего осаждать ил? Как с этим бороться?
Для коллоидных частиц с размером частиц 0,1–0,001 микрон фактически отсутствует осаждение из-за молекулярной силы и электростатического отталкивания.
Чтобы улучшить осаждение таких взвешенных частиц (т. Е. Шлама), их заряд должен быть удален. Следующие методы могут использоваться в концентраторах для ускорения оседания шлама:
① Добавьте электролит.
② Добавьте коллоидные поверхностно-активные вещества (обычно жидкое стекло или соду).
③ Отрегулируйте соотношение жидкости и твердого вещества в суспензии.
④ Нагрейте суспензию.
Parameter
Specification | Concentration pond (m) | Deposit square(m2) | Harrow part | Motor | Processing capacity (t/d) | Total weight(t) | |||||
Model | Specification | Inner diameter | Depth | Pond degree | Method | Height(m) | Rotation time(min/r) | Driving | Lifting | ||
NZS-1 | Φ1.8m | 1.8 | 1.8 | 2.54 | Manual | 0.16 | 2 | Y90L-6 1.1KW | ---- | 5.6 | 1.9 |
NZS-3 | Φ3.6m | 3.6 | 1.8 | 10.2 | Manual | 0.35 | 2.5 | Y90L-6 1.1KW | ---- | 22.4 | 4.3 |
NZS-6 | Φ6m | 6 | 3 | 28.3 | Manual | 0.2 | 3.7 | Y90S-4 1.1KW | ---- | 62 | 10.7 |
NZSF-6 | Φ6m | 6 | 3 | 28.3 | Manual | ---- | 3.7 | Y90S-4 1.1KW | ---- | 62 | 5.1 |
NZ-9 | Φ9m | 9 | 3 | 63.6 | Auto | 0.25 | 4.34 | Y132S-6 3KW | XWD0.8-3 0.8KW | 140 | 8.5 |
NZS-9 | Φ9m | 9 | 3 | 63.6 | Manual | 0.25 | 4.34 | Y132S-6 3KW | ---- | 140 | 7.5 |
NZS-12 | Φ12m | 12 | 3.5 | 113 | Manual | 0.25 | 5.28 | JTC752A-44 5.2KW | ---- | 250 | 11.1 |
NZ-15 | Φ15m | 15 | 4.4 | 176 | Auto | 0.4 | 10.4J | JTC752A-44 5.2KW | Y112M-6 2.2KW | 350 | 26.0 |
NZ-20 | Φ20m | 20 | 4.4 | 314 | Auto | 0.4 | 10.4 | Y100L1-4 5.2KW | Y112M-6 2.2KW | 960 | 28.9 |
NZ-30 | Φ30m | 30 | 7.165 | 707 | ---- | 0.61 | 13.7 | Y672A-44 5.2KW | YCJ132-S 1.5KW | ---- | 36.6 |
NZS-45 | Φ45m | 45 | 4.633 | 1590 | Manual | ---- | 20 | Y672A-44 5.2KW | YCJ160-S 2.2KW | 515 | 54.4 |
NT-15 | Φ15m | 15 | 3.5 | 177 | ---- | ---- | 8.4 | Y132M2-6 5.5KW | ---- | 390 | 12.6 |
NQ-18 | Φ18m | 18 | 3.5 | 255 | ---- | ---- | 10 | Y132M2-6 5.5KW | ---- | 560 | 11.6 |
NQ-24 | Φ24m | 24 | 3.4 | 452 | ---- | ---- | 12.7 | Y160M-6 7.5KW | ---- | 1000 | 26.6 |
NQ-30 | Φ30m | 30 | 3.6 | 707 | ---- | 16 | Y160M-6 7.5KW | ---- | 1570 | 30.9 | |
NJ-38 | Φ38m | 38 | 4.9 | 1134 | ---- | ---- | 10-25 | JZT252-4 11KW | Y160M-6 7.5KW | 1600 | 63.3 |
NT-45 | Φ45m | 45 | 5.05 | 1590 | Auto | ---- | 19.3 | Y160L-6 11KW | ---- | 2400 | 66.8 |
NTJ-53 | Φ53m | 53 | 5.07 | 2202 | ---- | ---- | 23.18 | Y180L-6 15kw |
---- | 6250 | 89.1 |
NT-100 | Φ100m | 100 | 5.65 | 7846 | ---- | ---- | 43 | Y180L-6 15KW | ---- | 3030 | 214.9 |
Specification | Deposit square(m2) | Processing capacity (t/d) | |
Model | Specification | Pond degree | |
NZS-1 | Φ1.8m | 2.54 | 5.6 |
NZS-3 | Φ3.6m | 10.2 | 22.4 |
NZS-6 | Φ6m | 28.3 | 62 |
NZSF-6 | Φ6m | 28.3 | 62 |
NZ-9 | Φ9m | 63.6 | 140 |
NZS-9 | Φ9m | 63.6 | 140 |
NZS-12 | Φ12m | 113 | 250 |
NZ-15 | Φ15m | 176 | 350 |
NZ-20 | Φ20m | 314 | 960 |
NZ-30 | Φ30m | 707 | ---- |
NZS-45 | Φ45m | 1590 | 515 |
NT-15 | Φ15m | 177 | 390 |
NQ-18 | Φ18m | 255 | 560 |
NQ-24 | Φ24m | 452 | 1000 |
NQ-30 | Φ30m | 707 | 1570 |
NJ-38 | Φ38m | 1134 | 1600 |
NT-45 | Φ45m | 1590 | 2400 |
NTJ-53 | Φ53m | 2202 | 6250 |
NT-100 | Φ100m | 7846 | 3030 |
