ما هو المكثف عالي الكفاءة؟
يتم استخدام المكثف ذو الكفاءة العالية بشكل رئيسي في نزح المياه من مركز التعويم والمخلفات في محطات التضميد، وكذلك من أجل تركيز وتنقية السائل الذي يحتوي على جزيئات صلبة في الصناعات المعدنية والصناعات الكيماوية والفحم ومواد البناء وصناعات معالجة مياه الصرف الصحي.
Fote مكثف عالي الكفاءة، معدات نزح المياه الجديدة
في الواقع، لا يقتصر الأمر على معدات الترسيب فحسب، بل معدات نزح المياه الجديدة التي تجمع بين خصائص الترشيح لطبقة الطين.
ما هو هيكل المكثف عالي الكفاءة؟
تتكون المكثفات عالية الكفاءة بشكل عام من خزانات سماكة، وأذرع مشط، وأجهزة نقل، وخزانات تفريغ الغاز، وأجهزة التغذية، ومنفذ التفريغ، وما إلى ذلك. كما هو موضح أدناه:

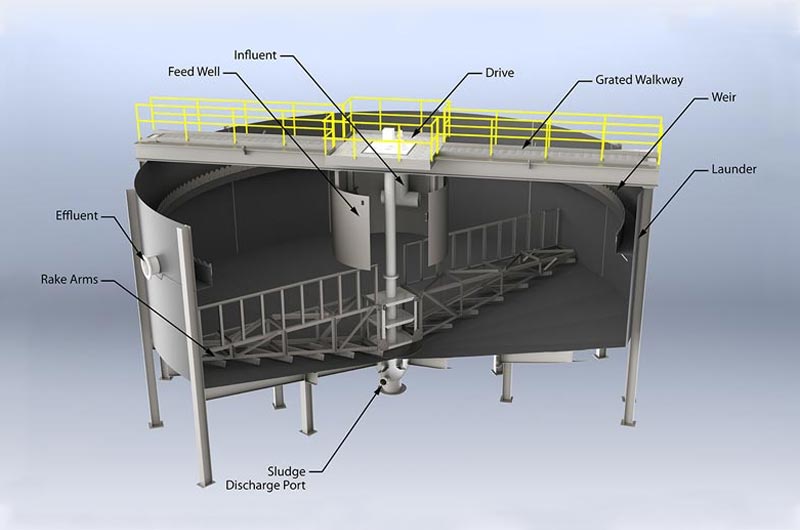

هيكل المكثف عالي الكفاءة
كيف يعمل المكثف عالي الكفاءة؟
قبل إرسال الملاط إلى المكثف عالي الكفاءة، تتم إزالة معظم الغاز الموجود فيه في خزان نزع الهواء.
بعد ذلك يتم إرسال الملاط إلى جهاز الخلط من أنبوب التغذية ويتم خلطه بالكامل مع كمية مناسبة من مادة التلبد لتشكيل حالة تلبد جيدة.

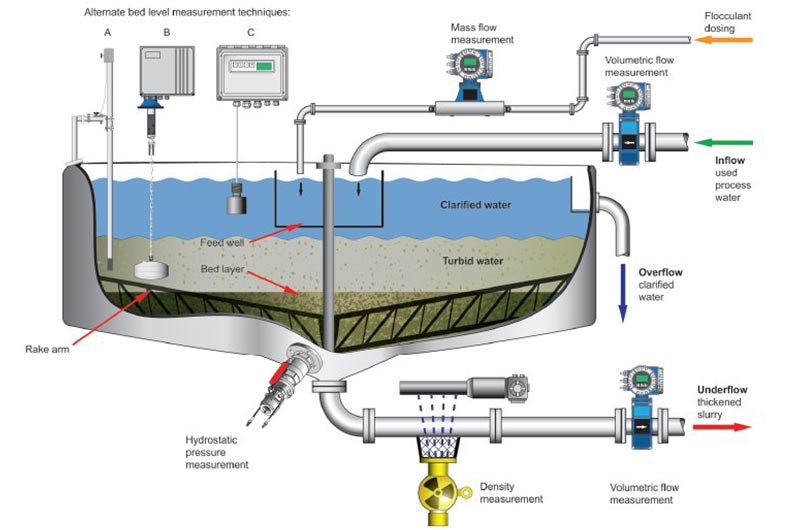

كيف يعمل المكثف عالي الكفاءة
ثم يدخل إلى طبقة الرواسب ذات التركيزات العالية المشكلة مسبقًا في قاع خزان التركيز. في هذا الوقت:
- يستقر الملاط المتلبد في قاع الخزان.
- يرتفع الماء الطيني عبر طبقة الترسيب.
أثناء عملية الصعود، وبسبب ترشيح وضغط طبقة الترسيب، تتكثف الجزيئات الصغيرة تدريجياً إلى كتل وتستقر.
سوف تطفو المياه النظيفة للأعلى وتصبح فائضة لتتدفق من منفذ الفائض. بمساعدة أذرع الجرف التي يتم تشغيلها بواسطة جهاز القيادة المركزي، يتم دفع المواد المركزة إلى منفذ التفريغ ليتم تفريغها.
مزايا المكثفات عالية الكفاءة
يوجد خزان نزع الهواء بالداخل لمنع الجزيئات الصلبة من الالتصاق بالفقاعات.
يوجد أنبوب التغذية أسفل سطح السائل لمنع دخول الغاز إلى الخام.
يتم استخدام مكثف Fote عالي الكفاءة لنزح المياه من المخلفات في زيمبابوي
يتم تحريك غلاف التغذية إلى الأسفل، ويوجد وعاء الاستقبال، وبالتالي يسقط ملاط التغذية بشكل متساوٍ وثابت.
يتم تغيير التغذية الأفقية للمركزات التقليدية إلى التغذية المائلة، مما يزيل بشكل أساسي مشكلة انسداد التغذية.
يوجد جهاز تدفق دون الحرج لإبطاء سرعة ارتفاع المادة، بحيث يكون التدفق الفائض أكثر تجانسًا مع تعكر أقل.
لماذا يعتبر المكثف عالي الكفاءة فعالاً؟
استخدام الندف
الندف المستخدم في المكثف عالي الكفاءة هو بولي أكريلاميد، والذي له تأثير تلبد أفضل من الندف العادي.
في نفس الوقت، من أجل تجنب تلف الكتل المجمعة بسبب تساقط اللب، يتم تغذية المادة المندفة إلى أسطوانة الخام في وقت واحد بعد اللب.
طريقة التغذية
يعتمد المكثف التقليدي طريقة التغذية العلوية، لذلك من السهل أن يؤثر الملاط على الملاط المترسب أثناء عملية الهبوط.
يقوم المكثف ذو الكفاءة العالية بتغذية الخام من الأسفل، وهو أمر ليس من السهل إنتاج تقلبات أثناء عملية رفع الملاط.
يتم استخدام مكثف Fote عالي الكفاءة لنزح المياه من مركزات الذهب في جنوب إفريقيا
لوحات مائلة
يتم تركيب العديد من الألواح المائلة في الجزء العلوي من المكثف عالي الكفاءة على طول الاتجاه المحيطي.
تحت تأثير الصفائح المائلة، تترسب التلبدات بسرعة إلى اللوحة المائلة وتنزلق إلى الأسفل.
بعد ذلك، يتم تقليب المادة بواسطة جهاز التحريك وعمل الاهتزاز لجهاز الاهتزاز المثبت خارج الآلة. يتم توليد كمية كبيرة من الماء وتفريغها بسرعة.
وفي الوقت نفسه، تكون المادة الصلبة أكثر إحكاما تحت تأثير الاهتزاز.
تعمل اللوحة المائلة على تحسين كفاءة التوضيح والضغط للمكثف بشكل كبير.
الأسئلة الشائعة كيفية منع فقدان المعادن عند تركيز تركيز التعويم؟
①عندما يدخل اللب إلى الخزان المركز، قم برش الماء عالي الضغط لإزالة الرغوة.
②تفريق الرغاوي عن طريق دوران دافعة مضخة الطرد المركزي.
③يتم وضع حلقة احتجاز موازية لأخدود الفائض في الخزان المركز لمنع الرغوة.
④أضف مواد كيميائية لتسريع انفجار الرغوة.
لماذا يقال أن الأصعب في التسوية هو الحمأة؟ كيفية التعامل معها؟
بالنسبة للجسيمات الغروية التي يبلغ حجم جسيماتها 0.1-0.001 ميكرون، لا يوجد في الواقع أي هطول بسبب القوة الجزيئية والتنافر الكهروستاتيكي.
ومن أجل تحسين ترسيب هذه الجسيمات العالقة (أي الحمأة)، يجب إزالة شحنتها. يمكن استخدام الطرق التالية في المكثفات لتسريع عملية تسوية الوحل:
①أضف المنحل بالكهرباء.
②أضف المواد الغروية ذات السطح النشط (عادة زجاج الماء أو الصودا).
③ضبط نسبة السائل إلى الصلب في الملاط.
④تسخين الملاط.
معامل
| Specification | Concentration pond （m） | Deposit square(m2) | Harrow part | Motor | Processing capacity (t/d) | Total weight（t） | |||||
| Model | Specification | Inner diameter | Depth | Pond degree | Method | Height（m） | Rotation time（min/r） | Driving | Lifting | ||
| NZS-1 | Φ1.8m | 1.8 | 1.8 | 2.54 | Manual | 0.16 | 2 | Y90L-6 1.1KW | ---- | 5.6 | 1.9 |
| NZS-3 | Φ3.6m | 3.6 | 1.8 | 10.2 | Manual | 0.35 | 2.5 | Y90L-6 1.1KW | ---- | 22.4 | 4.3 |
| NZS-6 | Φ6m | 6 | 3 | 28.3 | Manual | 0.2 | 3.7 | Y90S-4 1.1KW | ---- | 62 | 10.7 |
| NZSF-6 | Φ6m | 6 | 3 | 28.3 | Manual | ---- | 3.7 | Y90S-4 1.1KW | ---- | 62 | 5.1 |
| NZ-9 | Φ9m | 9 | 3 | 63.6 | Auto | 0.25 | 4.34 | Y132S-6 3KW | XWD0.8-3 0.8KW | 140 | 8.5 |
| NZS-9 | Φ9m | 9 | 3 | 63.6 | Manual | 0.25 | 4.34 | Y132S-6 3KW | ---- | 140 | 7.5 |
| NZS-12 | Φ12m | 12 | 3.5 | 113 | Manual | 0.25 | 5.28 | JTC752A-44 5.2KW | ---- | 250 | 11.1 |
| NZ-15 | Φ15m | 15 | 4.4 | 176 | Auto | 0.4 | 10.4J | JTC752A-44 5.2KW | Y112M-6 2.2KW | 350 | 26.0 |
| NZ-20 | Φ20m | 20 | 4.4 | 314 | Auto | 0.4 | 10.4 | Y100L1-4 5.2KW | Y112M-6 2.2KW | 960 | 28.9 |
| NZ-30 | Φ30m | 30 | 7.165 | 707 | ---- | 0.61 | 13.7 | Y672A-44 5.2KW | YCJ132-S 1.5KW | ---- | 36.6 |
| NZS-45 | Φ45m | 45 | 4.633 | 1590 | Manual | ---- | 20 | Y672A-44 5.2KW | YCJ160-S 2.2KW | 515 | 54.4 |
| NT-15 | Φ15m | 15 | 3.5 | 177 | ---- | ---- | 8.4 | Y132M2-6 5.5KW | ---- | 390 | 12.6 |
| NQ-18 | Φ18m | 18 | 3.5 | 255 | ---- | ---- | 10 | Y132M2-6 5.5KW | ---- | 560 | 11.6 |
| NQ-24 | Φ24m | 24 | 3.4 | 452 | ---- | ---- | 12.7 | Y160M-6 7.5KW | ---- | 1000 | 26.6 |
| NQ-30 | Φ30m | 30 | 3.6 | 707 | ---- | 16 | Y160M-6 7.5KW | ---- | 1570 | 30.9 | |
| NJ-38 | Φ38m | 38 | 4.9 | 1134 | ---- | ---- | 10-25 | JZT252-4 11KW | Y160M-6 7.5KW | 1600 | 63.3 |
| NT-45 | Φ45m | 45 | 5.05 | 1590 | Auto | ---- | 19.3 | Y160L-6 11KW | ---- | 2400 | 66.8 |
| NTJ-53 | Φ53m | 53 | 5.07 | 2202 | ---- | ---- | 23.18 | Y180L-6 15kw |
---- | 6250 | 89.1 |
| NT-100 | Φ100m | 100 | 5.65 | 7846 | ---- | ---- | 43 | Y180L-6 15KW | ---- | 3030 | 214.9 |
| Specification | Deposit square(m2) | Processing capacity (t/d) | |
| Model | Specification | Pond degree | |
| NZS-1 | Φ1.8m | 2.54 | 5.6 |
| NZS-3 | Φ3.6m | 10.2 | 22.4 |
| NZS-6 | Φ6m | 28.3 | 62 |
| NZSF-6 | Φ6m | 28.3 | 62 |
| NZ-9 | Φ9m | 63.6 | 140 |
| NZS-9 | Φ9m | 63.6 | 140 |
| NZS-12 | Φ12m | 113 | 250 |
| NZ-15 | Φ15m | 176 | 350 |
| NZ-20 | Φ20m | 314 | 960 |
| NZ-30 | Φ30m | 707 | ---- |
| NZS-45 | Φ45m | 1590 | 515 |
| NT-15 | Φ15m | 177 | 390 |
| NQ-18 | Φ18m | 255 | 560 |
| NQ-24 | Φ24m | 452 | 1000 |
| NQ-30 | Φ30m | 707 | 1570 |
| NJ-38 | Φ38m | 1134 | 1600 |
| NT-45 | Φ45m | 1590 | 2400 |
| NTJ-53 | Φ53m | 2202 | 6250 |
| NT-100 | Φ100m | 7846 | 3030 |
