ما هي مطحنة ريموند؟

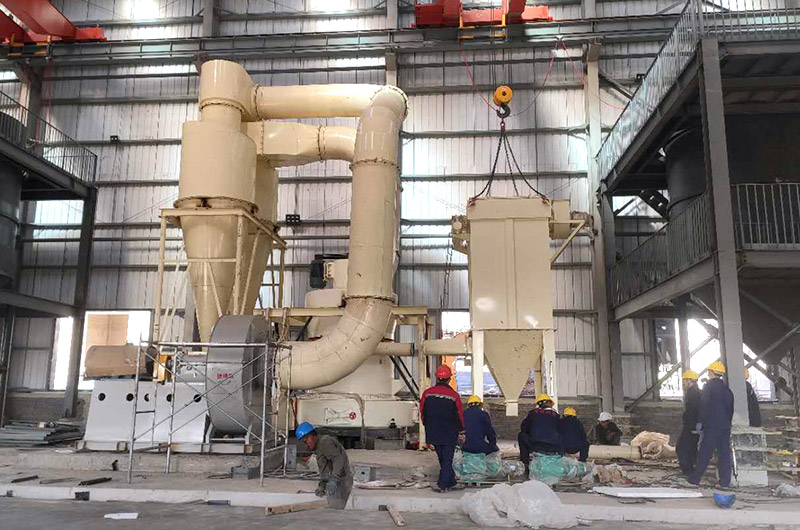

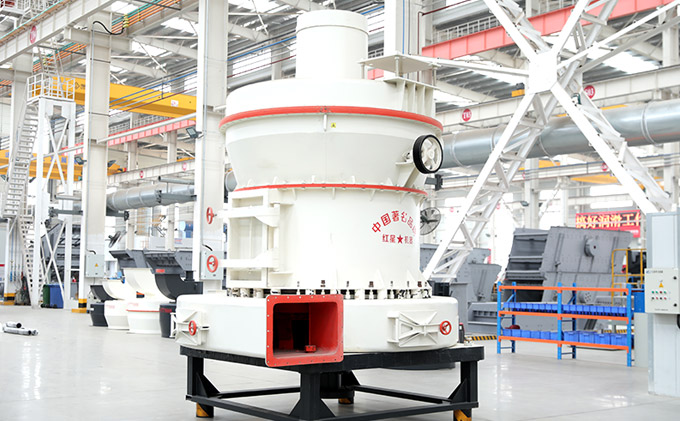

مطحنة ريموند، أو مطحنة ريموند الأسطوانية، هي مطحنة فعالة وصديقة للبيئة وذات دورة مغلقة. فهو يدمج الطحن والتصنيف والتجفيف (إذا لزم الأمر) لإنتاج مساحيق ذات أحجام دقيقة.

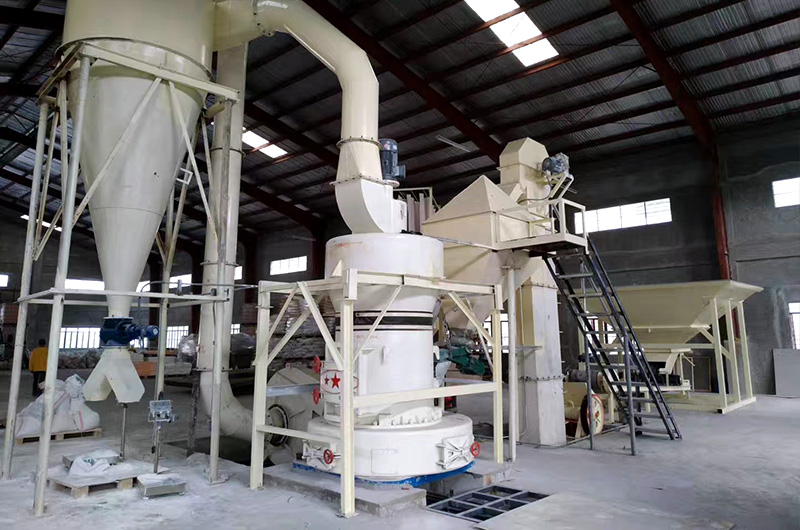

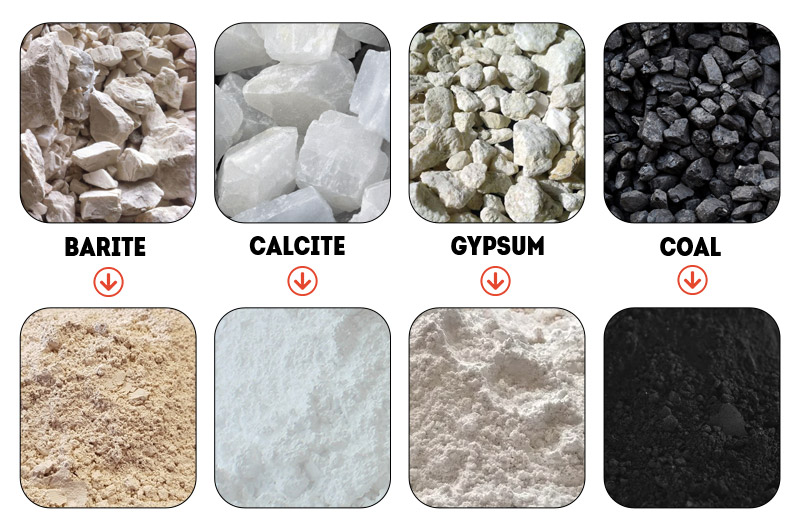

تستخدم مطحنة ريموند على نطاق واسع في صناعات الأسمنت والمواد الكيميائية والتعدين والبناء والمعادن. إنها مثالية لطحن المعادن غير المعدنية غير القابلة للاشتعال والانفجار بصلابة أقل من 7 على مقياس موس ورطوبة أقل من 6%، مثل الجبس والحجر الجيري والكاولين والفحم.
يمكن أن يصل إنتاج مطحنة Raymond لآلات FTM إلى 8-176 طن/التحول (1-22 طن/ساعة)، ونعومة المنتج النهائي هي 0.173 مم-0.044 مم (80-325 شبكة).
| نموذج | 4525 | 4119 |
| حجم التغذية (مم) | ≤30 | ≤25 |
| حجم الإخراج (مم) | 0.173-0.044 | 0.173-0.044 |
| تحول الناتج من دقة المواد المختلفة (ر) | 16-176 | 8-78 |
| سرعة دوران العمود المركزي (r/min) | 82 | 105 |
| المحرك الرئيسي (كيلوواط) | Y315M-4-132 | Y280S-4-75 |
| محرك المروحة | Y315M-4-132 | Y280S-4-75 |
| نموذج | حجم الإخراج (مم) | تحول الناتج من دقة المواد المختلفة (ر) |
| 4525 | 0.173-0.044 | 16-176 |
| 4119 | 0.173-0.044 | 8-78 |
أجزاء مطحنة ريموند
تعتمد مطحنة Raymond هيكلًا رأسيًا مدمجًا، والذي يشغل مساحة صغيرة وسهل التشغيل.

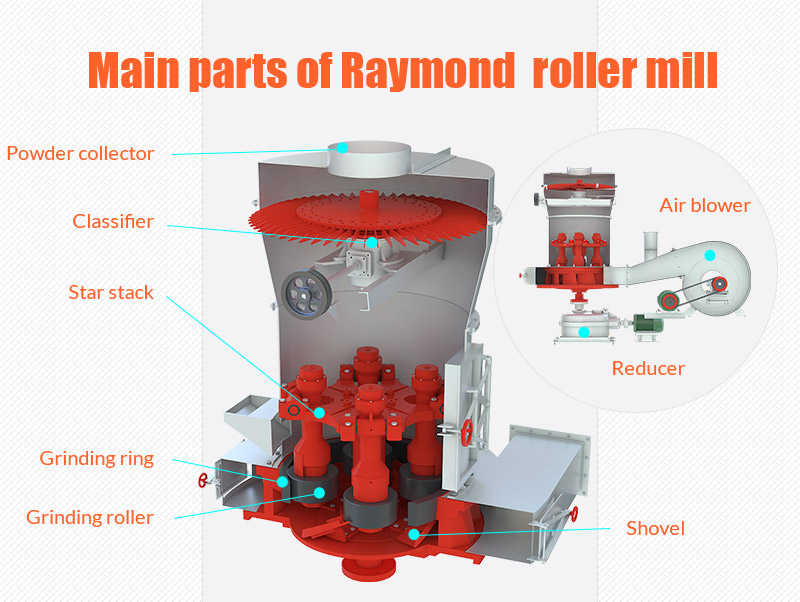

تتكون مطحنة Raymond بشكل أساسي من أسطوانة الطحن، وحلقة الطحن، والمكدس النجمي، والمجرفة، ومنفاخ الهواء، والمصنف، والمخفض، ومجمع الهواء.
1. أسطوانة الطحن

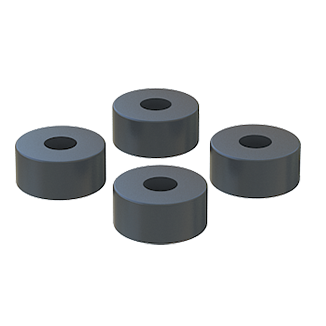

أسطوانة الطحن هي الجزء الذي يطحن المادة. بشكل عام، يتم استخدام 3-6 بكرات طحن، والتي تدور حول حلقة الطحن. باعتبارها الجزء القابل للتآكل في مطحنة Raymond، فإنها تستخدم سبائك الفولاذ المقاومة للتآكل أو سبائك الفولاذ الكربوني ذات الجودة العالية.
2. حلقة الطحن

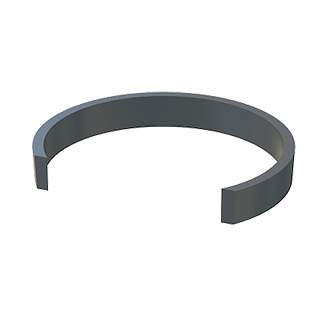

حلقة الطحن هي جزء ثابت يقع أسفل أسطوانة الطحن. يتم طحن المادة بين أسطوانة الطحن وحلقة الطحن. حلقة الطحن مصنوعة من سبائك الفولاذ المنغنيز وهي مناسبة للمواد الناعمة أو المنخفضة الصلابة.

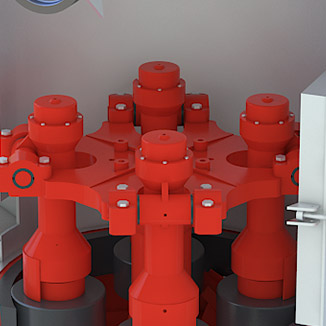

3. ستار ستاك
عندما يتم تشغيل الطاحونة، يتم تشغيل المكدس النجمي بواسطة العمود الرئيسي لتحقيق دوران أسطوانة الطحن وحلقة الطحن.

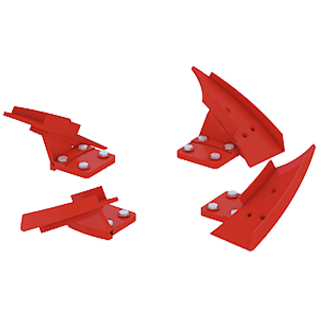

4. مجرفة
يتم جرف المادة للأعلى وتحريكها للأمام على طول حلقة الطحن بسرعة عالية، ثم يتم رميها في الفجوة بين أسطوانة الطحن وحلقة الطحن لإكمال عملية الطحن. المجرفة مصنوعة من مادة سبيكة مقاومة للاهتراء.
5. منفاخ الهواء

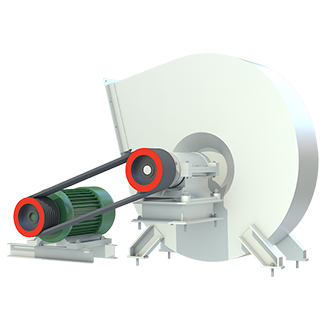

يقوم المنفاخ بتوليد تدفق الهواء لنفخ المسحوق المطحون إلى المصنف العلوي للتصنيف.

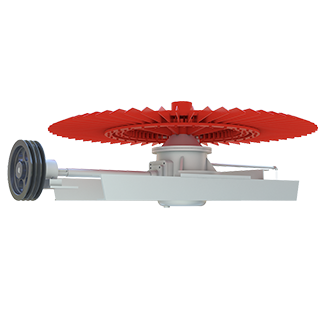

6. المصنف
يتم استخدام المصنف لتصنيف المسحوق المطحون حسب حجم الجسيمات. تتحكم سرعة الدوران في دقة المنتج. يتم جمع المسحوق الناعم بواسطة مجمع الأعاصير، بينما يتم إرجاع المسحوق الخشن لإعادة طحنه.

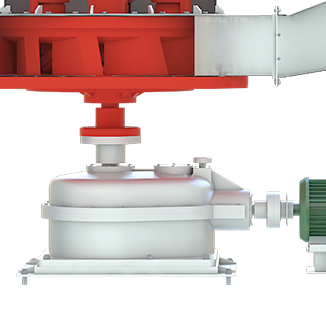

7. المخفض
يمكن لمحول سرعة الترس أن يقلل من سرعة المحرك، وبالتالي الحصول على آلية نقل الطاقة ذات عزم دوران أكبر.

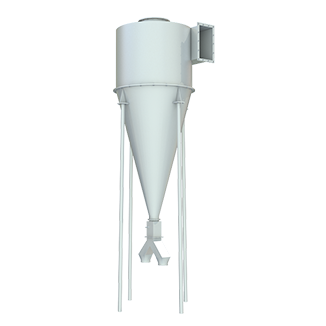

8. جامع الهواء
يتم فصل المسحوق عن الهواء ويسقط من منفذ التفريغ، بينما يدخل الهواء ذو الجزيئات الدقيقة إلى مجمع الغبار ويتم تفريغه بعد معالجته.
مبدأ عمل مطحنة ريموند
عملية إنتاج المسحوق في مطحنة ريموند هي التغذية والسحق والطحن والاختيار والجمع، وتشكيل نظام إنتاج مستقل، من بينها الطحن والتجميع هي الروابط الأساسية.

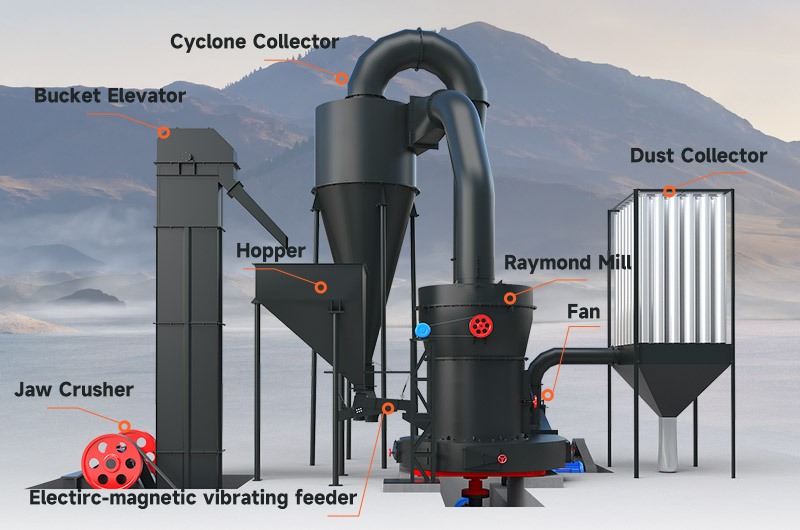

كيف تعمل مطحنة ريموند؟
الخطوة 1يتم سحق المواد الخام إلى أحجام جزيئات محددة بواسطة كسارة فكية، يتم رفعها إلى القادوس بواسطة دلو المصعد، ثم تتم تغذيته في المطحنة بالتساوي وكميًا عن طريق أ المغذية.
الخطوة 2داخل المطحنة، يدور العمود الرئيسي لتوليد قوة طرد مركزي، مما يتسبب في تأرجح أسطوانة الطحن للخارج والضغط على حلقة الطحن. تقوم المجارف الدوارة بتجميع المواد الخام ووضعها بين الأسطوانات والحلقة حيث تتم عملية الطحن.
الخطوة 3يتم نفخ المسحوق المسحوق بواسطة الهواء المتداول للمنفاخ إلى المصنف للتصنيف. تحت تأثير دافعة المصنف، سيتم إرسال المسحوق الخشن غير المؤهل مرة أخرى إلى غرفة الطحن لإعادة الطحن. يتم جمع المسحوق المؤهل بواسطة جهاز تجميع الأعاصير ويتم تفريغه من القاع كمنتج نهائي.
الخطوة 4للتأكد من أن مطحنة ريموند تعمل تحت ضغط سلبي، يدخل تدفق الهواء المتزايد إلى مجمع الغبار النبضي عبر خط الأنابيب ويتم تفريغه في الغلاف الجوي بعد التنقية. يتم تنفيذ التشغيل الخالي من الغبار في ورشة العمل بواسطة مجمع النبض.
لماذا مطاحن FTM ماكينات ريموند؟
يتم تفضيل مطاحن ريموند بشكل متزايد في صناعة الطحن نظرًا لكفاءتها العالية واستهلاكها المنخفض للطاقة وإنتاجها الصديق للبيئة.
ما هي مزايا مطاحن ريموند الخاصة بشركة FTM Machinery؟
- التحكم الآلي: يعتمد النظام الكهربائي تحكمًا مركزيًا، ويمكن تشغيل ورشة الطحن بدون طيار، وتكون الصيانة بسيطة ومريحة.
- كفاءة طحن عالية: تتحكم المروحة والمحلل في الدقة، مما يزيل الحواجز والانسدادات، وينتج مسحوقًا موحدًا (80-325 شبكة) بمعدل تمرير يزيد عن 99%.
- تقليل التكاليف: دمج التجفيف والطحن في وحدة واحدة، مما يلغي الحاجة إلى مجفف منفصل ويقلل الاستثمار.
- قوية ومتينة: مع علبة تروس متكاملة ونظام مضاد للاهتزاز وأجزاء مثل حلقة الطحن التي تدوم 8000 ساعة وأسطوانة الطحن حتى 6000 ساعة، تم تصميم هذه المطحنة لتدوم أكثر من 30 عامًا.
- حماية البيئة: تستخدم عملية الطحن نظام دوران مغلق الحلقة مع ضغط سلبي لتقليل الغبار والضوضاء. باستخدام مجمع الغبار ذو النبض الكامل، تتم إزالة 99% من الغبار.
- استهلاك منخفض للطاقة: مساحة صغيرة، وكفاءة عالية في صنع المسحوق، واستهلاك الطاقة أقل بنسبة تزيد عن 60% من مطحنة الكرات.
حالات العملاء

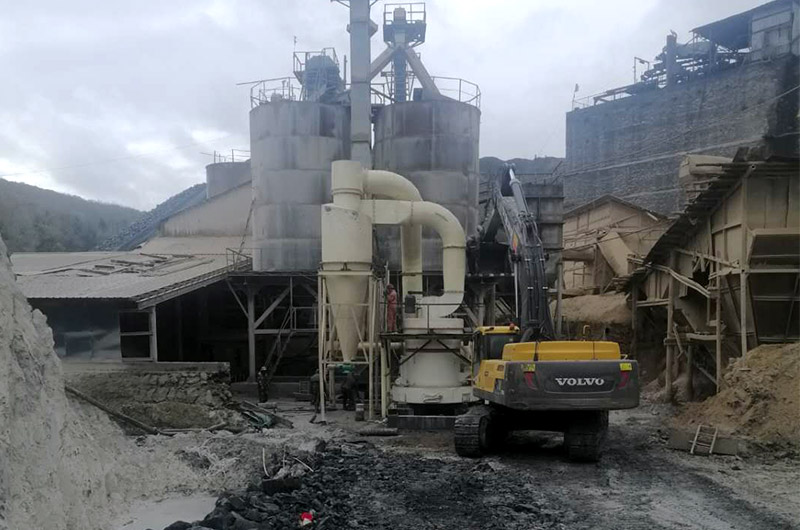

1. مصنع طحن الجبس في جنوب أفريقيا
| انتاج | | 10-15 طن/ساعة |
| حجم الجسيمات النهائية | 80 شبكة – 325 شبكة (0.173 مم – 0.044 مم) |
| مواد خام | جبس |
| صلابة المواد | ناعم |
| حجم العلف | ≥30 ملم |
| نوع خط الإنتاج | مُثَبَّت |
| شراء المعدات | كسارة فكية PE-250×400، مطحنة ريموند 4525، شاشة اهتزازية، ناقل، ومجمع الغبار |
تعليقات العملاء
"أنا راضٍ حقًا عن مسحوق الجبس الذي تنتجه مطحنة FTM Machinery Raymond. إنه أبيض اللون مع حجم جسيمات متساوٍ. أنا مورد مسحوق الجبس وملتزم ببيع منتجات عالية الجودة لعملائي، لذلك لدي متطلبات عالية مسحوق ناعم."
10-15 TPH عملية طحن مسحوق الجبس نعم! انا مهتم
2. مصنع طحن خبث الفحم في تايلاند
| انتاج | | 300 كيلو طن/سنويا |
| حجم الجسيمات النهائية | 100 شبكة (0.149 ملم) |
| مواد خام | جمرة |
| صلابة المواد | ناعم |
| حجم العلف | ≥30 ملم |
| نوع خط الإنتاج | مُثَبَّت |
| شراء المعدات | كسارة فكية PE-250×400، مطحنة ريموند 4525، شاشة اهتزازية، ناقل، ومجمع الغبار |
تعليقات العملاء
"تتمتع الخرسانة الممزوجة بخبث الفحم باحتفاظ جيد للماء، ومرونة، ونزيف أقل، مما يعني أن المنتج عالي الجودة فقط هو الذي يمكن أن يجلب لي المزيد من المال. وقد حقق لي خط الطحن ريموند هذا أرباحًا كبيرة."
300 كيلوطن / سنويا مصنع طحن خبث الفحم نعم! انا مهتم
3. مصنع طحن حجر الكوارتز في باكستان
| انتاج | | 300 طن / ساعة |
| حجم الجسيمات النهائية | 325 شبكة (0.044 ملم) |
| مواد خام | حجر الكوارتز |
| صلابة المواد | صعب |
| حجم العلف | ≥25 ملم |
| نوع خط الإنتاج | مُثَبَّت |
| شراء المعدات | كسارة فكية CJ96، مطحنة ريموند 4119، شاشة اهتزازية، ناقل، ومجمع الغبار |
تعليقات العملاء
"بنفس الدقة والإنتاج لجميع آلات طحن حجر الكوارتز، يمكن لمطحنة ريموند توفير ما يقرب من نصف الكهرباء، كما أن استهلاك الطاقة المنخفض يوفر تكاليف الكهرباء بشكل كبير."
300 طن / ساعة من محلول طحن حجر الكوارتز نعم! انا مهتم
أسئلة متكررة حول ريموند ميلز
1. ما هو الفرق بين مطحنة الكرة ومطحنة ريموند؟
- أ. المواد: تقوم مطحنة ريموند بطحن المعادن مثل الجبس والحجر الجيري، بينما تقوم مطحنة الكرة بمعالجة الخامات المعدنية وكلنكر الأسمنت.
- ب. الإخراج: تنتج مطحنة ريموند كمية أقل من مطحنة الكرة ولكنها تستخدم طاقة أقل.
- ج. التلوث بالغبار: تتمتع مطحنة ريموند بتحكم أنظف في الغبار، في حين أن المطحنة الكروية أكبر حجمًا، وتصعب إدارتها، وتتسبب في المزيد من تلوث الغبار.
- د. جودة المنتج النهائي: تنتج طاحونة الكرات مسحوقًا أقل استقرارًا وموحدًا مقارنة بمطحنة ريموند بسبب قلة الاتصال بين الكرات والأسطوانة.
2. كيفية صيانة مطحنة ريموند الدوارة؟
- الأجزاء القابلة للتآكل هي بكرات الطحن والحلقة والمجرفة. يؤدي التآكل المفرط لهذه الأجزاء إلى عدم تساوي دقة المنتج ويقلل من كفاءة المغرفة، مما يؤثر على أداء المطحنة.
- بعد كل استخدام، قم بتنظيف البكرات والأدلة والتروس باستخدام فرشاة أو هواء مضغوط لإزالة الحطام والغبار.
- للحصول على تعليمات مفصلة حول الصيانة وتركيب الأجزاء، راجع قسم الصيانة دليل.
