ما هو مصعد دلو؟
رافعة الدلو (ساق الحبوب) عبارة عن آلة نقل مستمرة تعمل على رفع المواد السائبة عموديًا بواسطة سلسلة من الدلاء المثبتة على الجر.
ما هو نطاق تطبيق المصاعد دلو؟

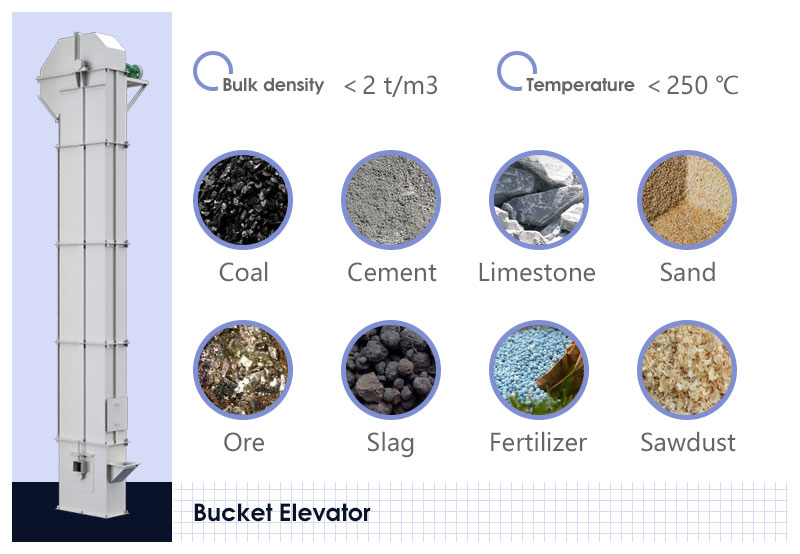

رافعة الدلو مناسبة للنقل العمودي للمواد السائبة ذات الكثافة الظاهرية أقل من 2 طن/م 3 ودرجة الحرارة لا تتجاوز 250 درجة مئوية، بما في ذلك المواد الحبيبية المتوسطة والصغيرة والمواد المسحوقة، مثل الفحم والأسمنت والحجر الجيري والرمل، الطين، الخام، الخبث، الركام، الأعلاف الحيوانية، الأسمدة، رقائق الخشب، الجبس، الكلنكر، رماد الفحم، فحم الكوك، الحبوب، الخ.
لست متأكدا ما إذا كان يمكن معالجة المواد الخاصة بك أم لا؟ اتصل بنا للحصول على اختبار عينة مجانية !
تطبيق مصعد دلو
تستخدم مصاعد الدلو على نطاق واسع في الصناعات الغذائية والطبية والكيميائية والتعدين والمعادن ومواد البناء والفحم والطاقة الكهرومائية.
ما هي مزايا المصاعد دلو؟
- نطاق رفع واسع. يمكن استخدامه على نطاق واسع لرفع المواد المسحوقية والحبيبية الصغيرة وما إلى ذلك.
- ارتفاع الرفع الكبير وقدرة النقل.
- معالجة عمودية، هيكل مدمج وبسيط ومساحة أرضية صغيرة.
- لا يوجد تسرب للغبار مع إغلاق جيد ونظيف وحماية للبيئة.
- وفقًا لخصائص المادة وارتفاع الرفع، يمكن اختيار طرق التفريغ مثل الخلط والجاذبية والطرد المركزي بمرونة.
- الغلاف الأوسط ملحوم عن طريق ثني المكونات، وبالتالي فإن غلاف المصعد لديه صلابة وموثوقية عالية بشكل عام.
- يمكن للمسند الخلفي ذو الموثوقية العالية أن يمنع إيقاف الحمل المفاجئ، مما يتسبب في تحرك الجر والدلاء إلى الخلف، مما قد يتسبب في وقوع حوادث.
ما هي المكونات الرئيسية للمصاعد دلو؟
تشمل المكونات الرئيسية لمصعد الدلو الجر، والمصاعد، والرأس، وغطاء المصعد، وحزمة القيادة، ومجموعة السحب، والمحامل الدوارة للخدمة الشاقة.
شعبية
هناك ثلاثة أنواع من الجر: الحزام، وسلسلة الارتباط المستديرة، وسلسلة اللوحة.
لذلك، يتم تقسيم مصاعد الدلو إلى مصاعد دلو الحزام، ومصاعد دلو سلسلة الارتباط الدائرية ومصاعد دلو سلسلة اللوحة وفقًا للجر.
حزام
يتم تثبيت الحزام بواسطة مسامير وحشوات مرنة. يجب أن يكون عرض النطاق الترددي أكبر بمقدار 30-40 مم من عرض المصعد. بشكل عام، يمكن للحزام المطاطي نقل المواد بدرجة حرارة لا تتجاوز 60 درجة مئوية، ويمكن للحزام المقاوم للحرارة نقل المواد حتى 150 درجة مئوية.
المواد: حزام مطاط قطني، شريط نايلون، شريط فولاذي
مزايا مصاعد دلو الحزام
- تكلفة منخفضة، وزن ميت منخفض، عمل مستقر وصامت.
- سرعة عمل أعلى وكفاءة إنتاجية، وتآكل أقل.
عيوب مصاعد دلو الحزام
يتم تثبيت الدلاء بشكل ضعيف على الحزام، لذا فهي ذات قوة منخفضة. لذلك، يتم استخدام مصعد الجرافة الحزامي بشكل رئيسي لنقل المواد المسحوقة والحبيبية ذات الكثافة المنخفضة أو المتوسطة لقدرة النقل المتوسطة والصغيرة (في حدود 60-80 م 3 / ساعة) وارتفاع الرفع المتوسط (عادة في حدود 30 م).
سلسلة ربط مستديرة
الجر عبارة عن سلسلة ربط مستديرة مزورة.
مزايا مصاعد دلو سلسلة الارتباط المستديرة
سلسلة الارتباط المستديرة هي جزء جر شائع الاستخدام مع هيكل وتصنيع بسيط. لديها اتصال قوي مع المصعد.
مساوئ المصاعد دلو سلسلة الارتباط المستديرة
سلسلة الارتباط المستديرة سهلة الارتداء بسبب الاتصال المتبادل، مما يؤدي إلى انخفاض قوتها وتشغيلها غير المستقر.

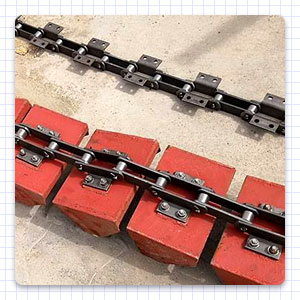

سلسلة لوحة
الجر هو سلسلة اللوحة.
مزايا مصاعد دلو سلسلة اللوحة
سلسلة اللوحة، ذات هيكل قوي نسبيًا، مناسبة للتعامل مع الرفع الكبير.
عيوب المصاعد دلو سلسلة لوحة
إن التركيبات القابلة للتعديل لمصعد الدلو ذو السلسلة اللوحية من السهل أن يتم ارتداؤها بواسطة المواد، لذلك فإن تصنيعها وصيانتها معقدة.
تُستخدم مصاعد الدلاء ذات السلسلة (سلسلة الارتباط الدائرية وسلسلة الألواح) بشكل أساسي لنقل المواد ذات الإنتاجية العالية وارتفاع الرفع الكبير. يمكن استخدامه لنقل المواد السائبة ذات الكثافة العالية والكشط القوي، وكذلك لرفع المواد الساخنة نسبيًا مع درجة حرارة تصل إلى 250 درجة مئوية.

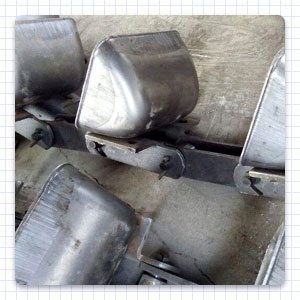

دلاء
الدلو هو الحامل الحامل للمصعد وعادةً ما يتم تصنيعه عن طريق اللحام أو الختم بألواح فولاذية بسمك 2-6 مم.
وفقًا لخصائص المواد وطرق التحميل والتفريغ المختلفة، يتم تصنيع الدلاء غالبًا إلى ثلاثة أنواع: الدلو العميق، والدلو الضحل، والدلو ذو الزاوية الحادة مع فتحة التوجيه.

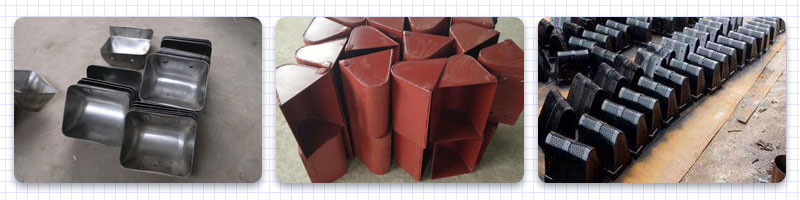

دلاء مصعد الدلو
دلو عميق
يشكل الجدار الأمامي والجدار الخلفي للدلو بشكل عام زاوية قدرها 65 درجة، والعمق كبير، لذا فهو مناسب لنقل المواد الجافة والمفككة وسهلة التفريغ، مثل الأسمنت والفحم المسحوق والرمل الجاف. ، الحجر المسحوق، الخ.
دلو ضحل
يشكل الجدار الأمامي والجدار الخلفي للدلو بشكل عام زاوية قدرها 45 درجة، والعمق صغير، لذلك فهو مناسب لنقل المواد الرطبة والمتكتلة بسهولة والتي يصعب تفريغها، مثل الرمل الرطب ورمل القوالب والطين، إلخ.
دلو ذو زاوية حادة مع فتحة التوجيه
يتم ترتيب الدلو بشكل مستمر على الجر بحيث يمكن أن تنزلق المادة إلى أسفل الجزء الخلفي من الدلو أثناء التفريغ. يمكن لهذا النوع من الدلاء رفع المواد السائبة الثقيلة وشبه الكاشطة والكبيرة.

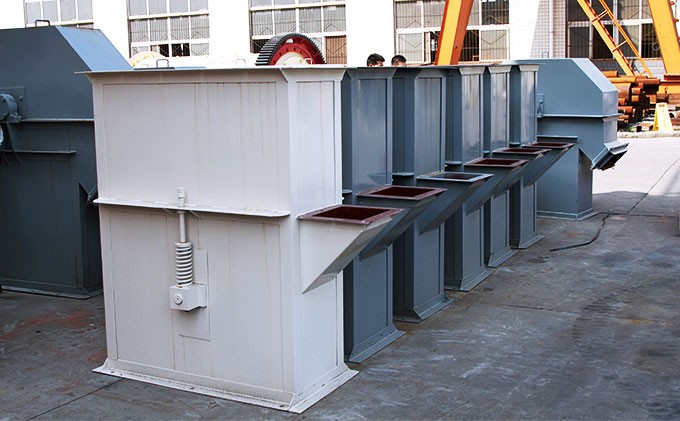

رأس
يتكون الرأس من بكرة الرأس والغلاف ومزلق التفريغ وجهاز النقل. تم تجهيز المصعد بمسند خلفي على بكرة الرأس لمنع تعطل المعدات أثناء التشغيل والتسبب في انسداد المواد.
غلاف المصعد
غلاف المصعد، الجزء الأوسط من الهيكل، يمكن تقسيمه إلى نوع الأنبوب المفرد (لمصعد الدلو منخفض السرعة) ونوع الأنبوب المزدوج (لمصعد الدلو عالي السرعة في بيئة الغبار). يجب أن يضمن غلاف المصعد عدم اصطدام الدلو عند تشغيله فيه.

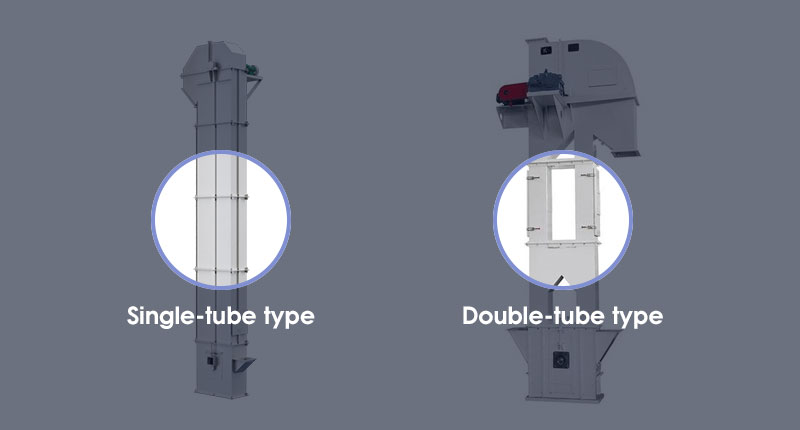

غلاف المصعد من النوع المفرد وغلاف المصعد من النوع المزدوج

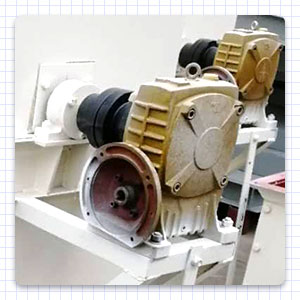

حزمة القيادة
يتم تثبيت بكرة القيادة أو العجلة المسننة لمصعد الدلو في منفذ التفريغ العلوي لمصعد الدلو.
بالإضافة إلى مخفض التروس، فإن جزء ناقل الحركة من مجموعة القيادة مجهز أيضًا بأجهزة نقل مثل التروس المكشوفة أو بكرات الحزام.
تجميع الاستلام
تم تجهيز مجموعة السحب في الجزء السفلي من غلاف المصعد. هناك ثلاثة أنواع من مجموعات السحب: مجموعة السحب اللولبية، ومجموعة السحب الزنبركية، ومجموعة السحب للخدمة الشاقة، ومن بينها مجموعة السحب الحلزونية هي النوع الأكثر استخدامًا.
كيف يعمل مصعد الدلو؟
مصعد الدلو عبارة عن معدات نقل ميكانيكية مستخدمة على نطاق واسع. يتم تغذية المواد المنقولة بالتساوي من شلال المدخل أثناء العمل.

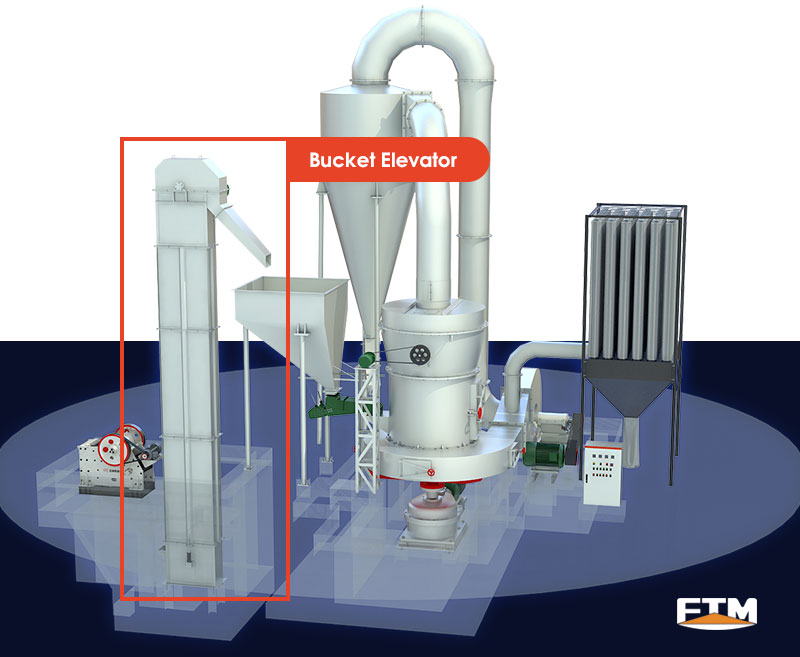

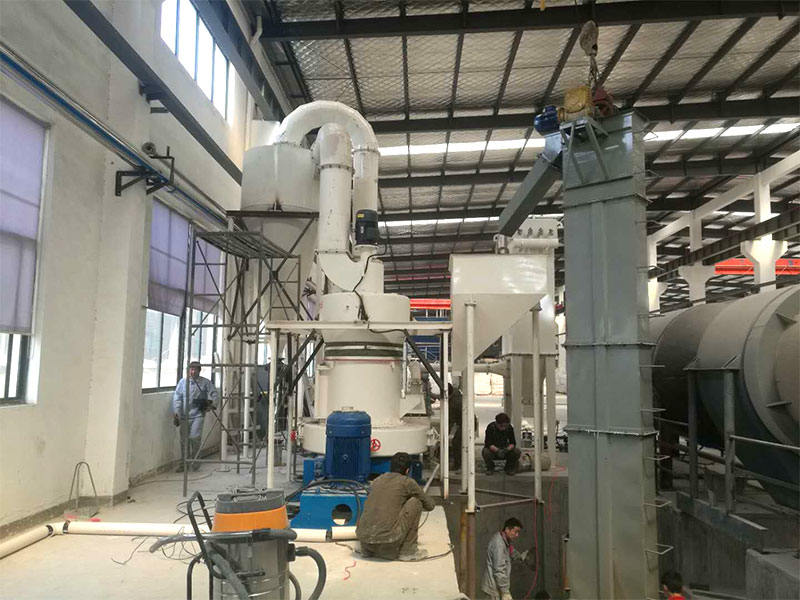

مصعد الدلو يعمل في خط إنتاج طحن المسحوق
يتم تشغيلها بواسطة بكرة القيادة، الدلاء المثبتة على الحزام الناقل تلتقط المواد ومن ثم ترتفع مع الحزام الناقل. عندما ترتفع فوق بكرة المحرك العلوية، تنقلب الدلاء.
بعد ذلك يتم تفريغ المواد من منفذ التفريغ ليتم إرسالها إلى العملية التالية تحت تأثير قوة الطرد المركزي أو الجاذبية.
كيفية اختيار مصعد دلو؟
باعتبارها معدات رفع شائعة الاستخدام، فإن اختيار مصعد الدلو مقيد بعدة عوامل. النموذج الخاطئ سيجلب مشاكل لا نهاية لها للمستخدمين. بشكل عام، يعتمد اختيار مصعد الدلو على العوامل التالية:
- شكل المادة: سواء كانت المادة مسحوقية أو حبيبية أو صغيرة الحجم.
- الخواص الفيزيائية للمادة: ما إذا كانت المادة تتمتع بالامتزاز أو اللزوجة، وهل تحتوي على ماء.
- الثقل النوعي للمواد: بشكل عام، تم تصميم مصاعد الدلو للمواد ذات الكثافة الظاهرية أقل من 1.6. إذا كان الوزن النوعي للمواد كبيرًا جدًا، فيجب حساب قوة الجر وقوة الشد لجزء ناقل الحركة.
- حجم التسليم في وقت الوحدة.
بشكل عام، شكل المادة يحدد بشكل مباشر طريقة تفريغ المادة. غالبًا ما يتم تفريغ مادة المسحوق عن طريق التفريغ بالطرد المركزي، في حين يتم تفريغ المواد السائبة عن طريق التفريغ بالجاذبية.
تحدد طرق التفريغ المختلفة نوع الدلو المختلف لمصاعد الدلو. يتم استخدام الدلو الضحل والدلو القوسي في الغالب للتفريغ بالطرد المركزي، في حين يتم استخدام الدلو العميق للتفريغ بالجاذبية.
تختلف الدلاء المستخدمة بواسطة مصعد الدلو، لذا فهي عبارة عن حجم نقل المواد الذي يتم رفعه لكل وحدة زمنية. إن قدرة النقل النهائية لمصعد الدلو هي معلمة شاملة تعتمد على نوع الدلو، والسرعة، والثقل النوعي للمادة، وخصائص المواد وكمية الدلو.
عملية الاختيار هي كما يلي: الثقل النوعي للمادة ← وضع النقل ← خاصية المادة ← طريقة التفريغ ← نوع الدلو ← قدرة الرفع لهذه السلسلة من مصعد الدلو ← تحديد النموذج.
كيفية إزالة خطأ الحزام من مصاعد الدلو؟
زلة الحزام
- أعد ضبط مجموعة السحب. في هذا الوقت، يجب ألا تقل شوط الشد غير المستخدم لبرغي الضبط لمجموعة السحب عن 50% من الشوط الكامل.
- مصعد الدلو محمل فوق طاقته. في هذا الوقت، ينبغي تغذية المواد بالتساوي وبكمية مخفضة.
- إن عمود نقل البكرة الرأسية والسطح الداخلي لحزام الدلو أملس للغاية، مما يقلل الاحتكاك بينهما. في هذا الوقت، يمكن نشر طبقة من الغراء على السطح الداخلي لعمود النقل وحزام الدلو لزيادة الاحتكاك.
انحراف الحزام
يجب تثبيت أعمدة القيادة الخاصة بالبكرة الرأسية والعجلة السفلية في نفس المستوى الرأسي والموضع الأفقي. يجب ألا يتجاوز الانحراف الرأسي للخط المركزي للآلة بأكملها على ارتفاع 1000 مم 2 مم، ويجب ألا يتجاوز الانحراف المتراكم 8 مم.
كيفية صيانة مصعد الدلو؟
- يجب تشحيم المحامل العلوية والسفلية بانتظام للحفاظ على ظروف عمل جيدة.
- افحص تزييت المخفض بانتظام، وحافظ على كمية الزيت المناسبة، واستبدل الزيت في الوقت المحدد.
- صيانة الأجزاء المتحركة وتنظيفها، والتحقق من تآكل السلاسل والعجلات المسننة وأحزمة النقل والأسطوانة والدلاء بانتظام.
- قم بفحص وضبط مجموعة السحب بانتظام. عندما تكون شوط الشد أقل من 1/5 من الطول المحدد، يمكن قطع طول الجر (عادةً خطوة من الدلاء) لاستعادة شوط الشد.
- تحقق بانتظام من تآكل المسند. عندما تتآكل السقاطة والدقرة والأسطوانة بشدة، استبدلها للحفاظ على عمل الدعامة بشكل موثوق.
لماذا تختار الشركة المصنعة لمصعد الدلو FTM Machinery؟
سعر مناسب احصل على أحدث الأسعار
FTM Machinery هي شركة متخصصة في تصنيع مصاعد الدلو. يقوم المورد FTM Machinery بالبيع مباشرة لضمان توفير سعر المصنع للعملاء، وبالتالي فإن السعر أرخص بكثير من الشركات المصنعة الأخرى.
تاكيد الجودة
يحظى مصعد الدلو الذي تم تصنيعه بواسطة FTM Machinery بشعبية كبيرة بين العملاء نظرًا لجودته الجيدة وأدائه العالي التكلفة وتكلفة الصيانة المنخفضة. وقد تم تصديرها إلى مئات الدول مثل الهند والفلبين وباكستان ومصر وفيتنام والمملكة العربية السعودية والولايات المتحدة.
الشركة المصنعة لمصعد الدلو FTM Machinery
خدمة مثالية
يمكن لشركة FTM Machinery أن تزود العملاء بملحقات مصعد الدلو وإرشادات التثبيت في الموقع من قبل المهندسين. العملاء مدعوون أيضًا إلى المصنع للحصول على نسخة تجريبية مجانية.
معامل
Technical parameters of ring chain bucket elevator
| Specification | Max.lifting Height (m) |
Conveying Capacity (m³/h) |
Max.size (mm) |
Pitch of Buckets (mm) |
Motor Prower （kw） |
| TH160 | 25 | 7-12 | 15-20 | 400 | 3-4 |
| TH200 | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
| TH250 | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
| TH300 | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
| TH315 | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
| TH400 | 40 | 45-60 | 40-55 | 512 | 11-22 |
| TH500 | 40 | 65-80 | 50-60 | 512 | 15-30 |
| TH630 | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
| TH800 | 40 | 130-150 | 65-75 | 920 | 22-45 |
Technical parameters of wire belt bucket elevator
| Specification | Max.lifting Height (m) |
Conveying Capacity (m³/h) |
Max.size (mm) |
Bucket Volume (L) |
Motor Power （kw） |
| TDG160 | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
| TDG200 | 80 | 45 | 0-25 | 4.1 | 3-15 |
| TDG250 | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
| TDG315 | 80 | 101 | 0-35 | 10 | 7.5-30 |
| TDG400 | 80 | 158 | 0-40 | 16 | 15-45 |
| TDG500 | 80 | 218 | 0-45 | 25 | 18.5-55 |
| TDG630 | 80 | 345 | 0-50 | 40 | 30-90 |
| TDG800 | 80 | 491 | 0-50 | 61 | 45-132 |
Plate chain bucket elevator
| Specification | Max.lifting Height （m） |
Max.lifting Capacity （m³/h） |
Percentage Allowed（%） |
Pitch （mm） |
Motor Power （kw） |
||||
| 10 | 25 | 50 | 75 | 100 | |||||
| Max.size（mm） | |||||||||
| NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
| NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
| NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
| NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
| NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
| NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
| NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
| NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
| NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
Technical parameters of ring chain bucket elevator
| Specification | Max.lifting Height (m) |
Conveying Capacity (m³/h) |
| TH160 | 25 | 7-12 |
| TH200 | 28 | 8-15 |
| TH250 | 30 | 10-25 |
| TH300 | 30 | 25-35 |
| TH315 | 40 | 30-40 |
| TH400 | 40 | 45-60 |
| TH500 | 40 | 65-80 |
| TH630 | 40 | 100-120 |
| TH800 | 40 | 130-150 |
Technical parameters of wire belt bucket elevator
| Specification | Max. lifting Height (m) |
Convrying Capacity (m³/h) |
| TDG160 | 80 | 34 |
| TDG200 | 80 | 45 |
| TDG250 | 80 | 71 |
| TDG315 | 80 | 101 |
| TDG400 | 80 | 158 |
| TDG500 | 80 | 218 |
| TDG630 | 80 | 345 |
| TDG800 | 80 | 491 |
Plate chain bucket elevator
| Specification | Max.lifting Height (m) |
Max. lifting Capacity (m³/h) |
| NE15 | 40 | 16 |
| NE30 | 59 | 31 |
| NE50 | 62 | 60 |
| NE100 | 58 | 110 |
| NE150 | 65 | 170 |
| NE200 | 73 | 220 |
| NE300 | 61 | 320 |
| NE400 | 47 | 420 |
| NE500 | 58 | 500 |
