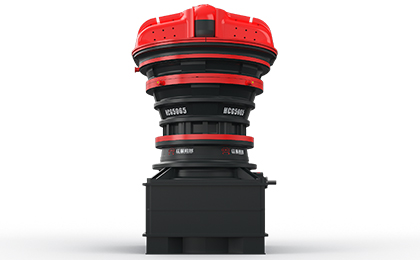

Из-за спроса на первичные дробилки с высокой производительностью и большим размером исходного материала FTM Machinery постоянно совершенствовала и выпустила гирационные дробилки серии HCG.
Что такое гирационная дробилка?
Вращательная дробилка — это тип крупного оборудования для первичного дробления, используемого в горнодобывающей, агрегатной и строительной отраслях. Его производительность достигает 14 082 т/ч, а размер частиц сырья может достигать 1 350 мм.
Подходит для материалов средней и высокой твердости и агрессивных материалов. Поэтому он идеально подходит для сухих и слегка влажных материалов, но не для липких материалов.
По сравнению с другими типами камнедробилок, гирационные дробилки имеют более высокие капитальные затраты, но часто предпочтительны для их способность обрабатывать высокопроизводительные операции и абразивные материалы.
Поэтому гирационные дробилки являются лучшим выбором для средних и крупных заводов.
Как работает гирационная дробилка?
Роторная дробилка работает за счет вращательного движения, создаваемого эксцентриковым расположением главного вала. Материал подается в верхнюю часть дробилки и дробится между камерой дробления и подбарабаньем по мере продвижения вниз.
Затем материал регулируется гидравлическим цилиндром для регулировки зернистости разгрузки. Квалифицированный материал выгружается через нижнее отверстие.
Если в камеру дробления попадут небьющиеся материалы, такие как куски железа, гидравлический цилиндр опустит подвижный конус, чтобы высвободить куски железа, и процесс дробления не остановится.

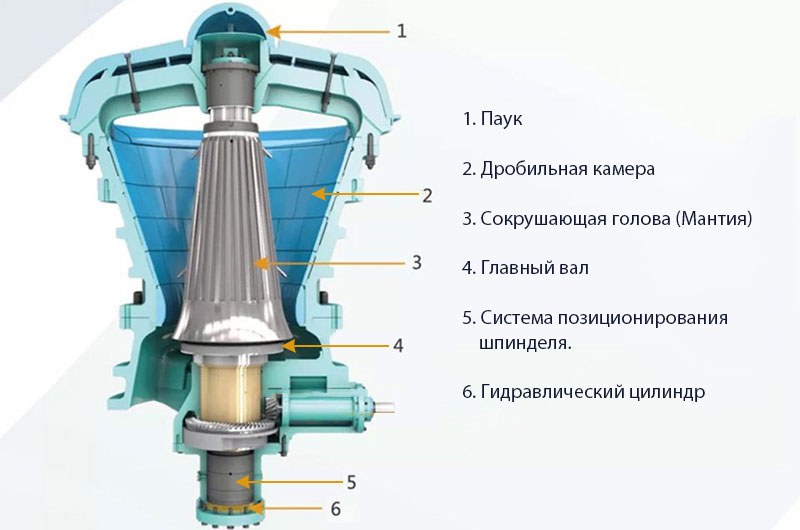

Конструкция гирационной дробилки
Вращательная дробилка состоит из конусообразной дробильной головки, установленной на вертикальном валу. Вертикальный вал свисает с верхней части дробилки и поддерживается крестовиной.
FTM Machinery много раз модернизировала запчасти для гирационных дробилок и, наконец, разработала большую дробильную камеру, высокопрочный главный вал, регулируемую систему позиционирования главного вала, гидравлический цилиндр и другие детали.

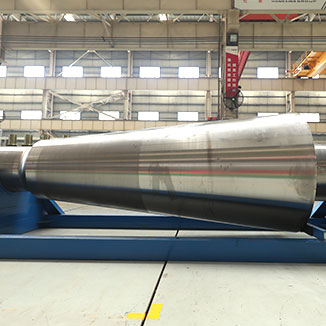

1. Главный вал
Главный вал представляет собой вертикальный вал, который передает вращательное движение от двигателя к дробильной головке. Он изготовлен из кованой или легированной стали и поддерживается в верхней части звездообразным подшипниковым узлом.
Цельная кованая конструкция шпинделя делает его на 70% прочнее и предотвращает ослабление кожуха, сокращая время простоя.

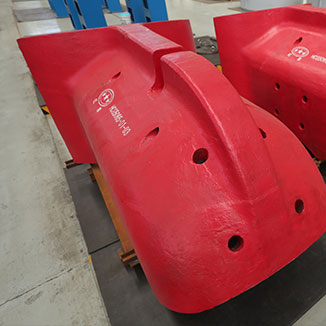

2. Паук
Звездообразный подшипник в сборе представляет собой звездообразный кронштейн, удерживающий верхнюю часть подшипника шпинделя. Он состоит из ступицы крестовины (прикрепленной к дробильному кожуху), рычагов крестовины и подшипников. Это может сократить время простоя машины и наведение мостов.

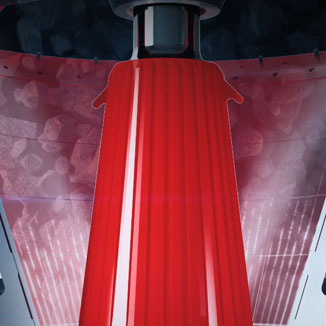

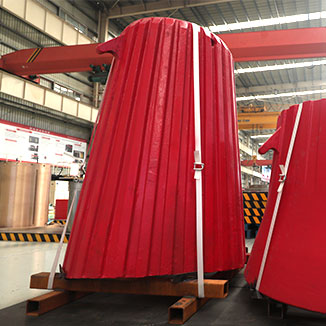

3. Сокрушительная голова (мантия)
Дробящая головка, также известная как кожух, представляет собой конусообразную дробящую поверхность, закрепленную на ступице крестовины. Обычно он изготавливается из марганцовистой стали и имеет внутреннюю поверхность с вогнутыми вкладышами.
4. Камера дробления
Дробильная камера представляет собой дробильное пространство в форме перевернутого конуса. Его загрузочное отверстие на 15% больше, чем у аналогичных дробилок, а размер загрузочного отверстия достигает 1 350 мм.
Дробильная камера с большим углом наклона и длинной поверхностью дробления обеспечивают очень высокую эффективность дробления. Футеровки представляют собой сменные износостойкие марганцевые пластины, обеспечивающие максимальный срок службы.

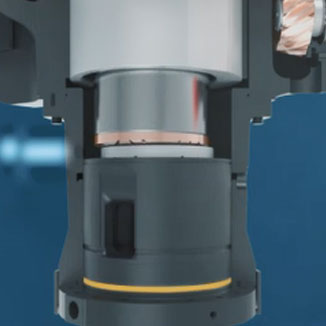

5. Система позиционирования шпинделя
Дробилка оснащена стандартным датчиком смещения. Это позволяет операторам контролировать и регулировать положение главного вала, что может автоматически компенсировать износ футеровки.
6. Гидравлический цилиндр
Гидравлический цилиндр автоматически добавляет давление для регулировки выпускного отверстия. Это регулирует размер частиц продукта и компенсирует износ футеровки.
Он также обеспечивает функцию защиты железа. Когда небьющийся объект попадает в камеру дробления, гидравлический цилиндр может автоматически заставить движущийся конус опуститься, чтобы освободить объект и защитить камеру дробления.
Почему гирационная дробилка FTM Machinery?
Как производитель гирационных дробилок более 40 летмы имеем следующие преимущества:
- Большая дробильная камера позволяет легко дробить руду, что повышает эффективность дробления.
- Конструкция шпинделя, гидравлические цилиндры и система смазки позволяют минимизировать время простоя и максимально увеличить производительность.
- Полость дробления изнашивается равномерно, что позволяет сократить количество замен футеровки и снизить эксплуатационные расходы.
- Полностью закрытый для предотвращения утечки пыли.

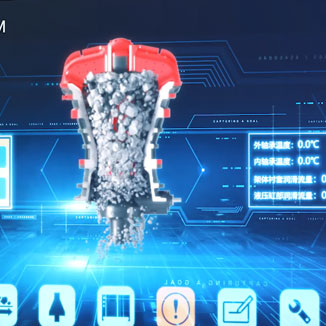

- Визуальное управление для наблюдения в режиме реального времени за положением шпинделя и условиями работы станка. Это может повысить безопасность и техническое обслуживание.
Часто задаваемые вопросы о гирационных дробилках

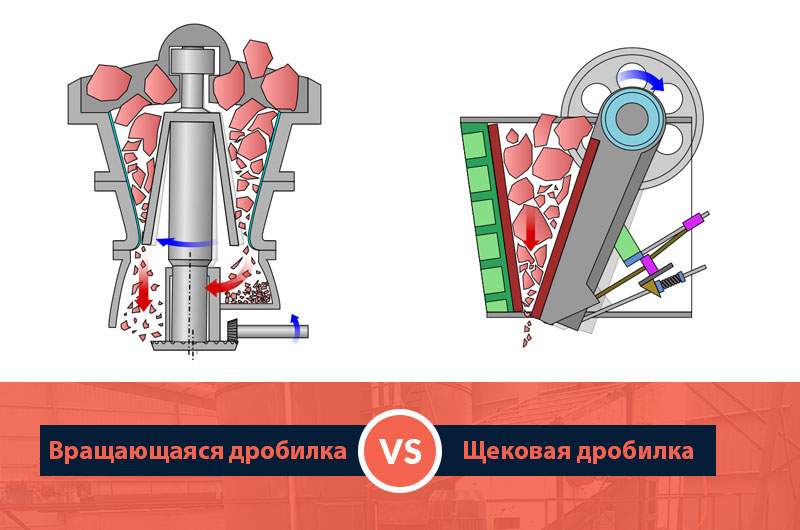

1. Сравнение гирационной дробилки и щековой дробилки
-
- а. Структура. Вращательная дробилка имеет сложную конструкцию, громоздкий корпус и требует больших капиталовложений. Тем не менее, щековая дробилка имеет простую конструкцию, удобное обслуживание и низкие капиталовложения.
- б. Материалы и область применения. Вращательная дробилка особенно подходит для твердых и абразивных материалов. Он подходит для крупных шахт, строительства и других отраслей промышленности. Однако щековая дробилка лучше работает с рудами с высокой влажностью и вязкостью, такими как глина. Он подходит для небольших заводов по переработке полезных ископаемых и карьеров.
- в. Размер подачи и выходной размер. Гираторная дробилка имеет неограниченный размер исходного материала и небольшой выходной размер. Он может производить мелкие игольчатые частицы. Тем не менее, щековая дробилка имеет строго контролируемый размер загрузки, и необходимо установить питатель. Его выбрасываемые частицы не имеют хорошей формы, в основном плоские, острые или треугольные игольчатые.
- д. Техническое обслуживание. У гирационной дробилки более длительный срок службы и более низкие эксплуатационные расходы, но изношенные детали трудно заменить. Щековая дробилка легко обслуживается изнашиваемыми деталями.
- e. Эффект защиты окружающей среды. Вращательная дробилка имеет полностью закрытую конструкцию с высокими характеристиками уплотнения. Однако щековая дробилка имеет полузакрытую конструкцию. В процессе дробления выбрасывается большое количество пыли, которая может нанести вред работникам и окружающей среде.

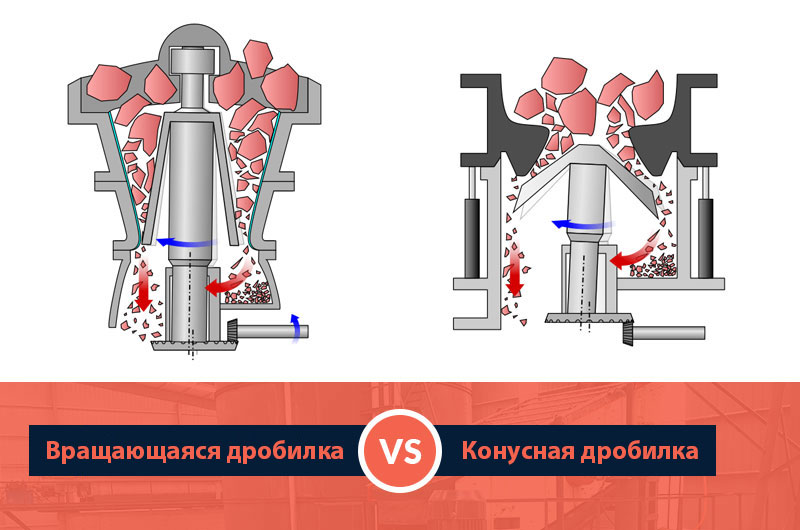

2. Вращательная дробилка против. конусная дробилка
- Гирационные дробилки и конусные дробилки являются важным дробильным оборудованием в горнодобывающей промышленности и промышленности по производству заполнителей. Они оба используются для разрушения больших камней на более мелкие. Однако между ними есть 4 различия:
-
- а. Гирационные дробилки — это первичные дробилки, которые разбивают самые большие породы на более мелкие куски. Конусные дробилки представляют собой оборудование для дробления среднего и мелкого дробления, которое разбивает более мелкие камни на гравий или песок.
- б. Гирационные дробилки прочнее конусных дробилок и могут дробить более твердые материалы.
- в. Вращательная дробилка обеспечивает более высокую производительность. Он подходит для крупномасштабного дробления производства. Однако конусная дробилка имеет меньший выходной размер и больше подходит для небольших операций.
- д. Гираторные молоты требуют большего обслуживания и имеют более высокие эксплуатационные расходы. Конусные дробилки более доступны по цене.
3. Могу ли я использовать вращающуюся дробилку для измельчения липкой глины?
- Нет, вы не можете. Гирационные дробилки не подходят для дробления глины, так как глина забивает дробилку. Если вы хотите дробить глину, щековые дробилки и молотковые дробилки являются идеальными первичными дробилками.
