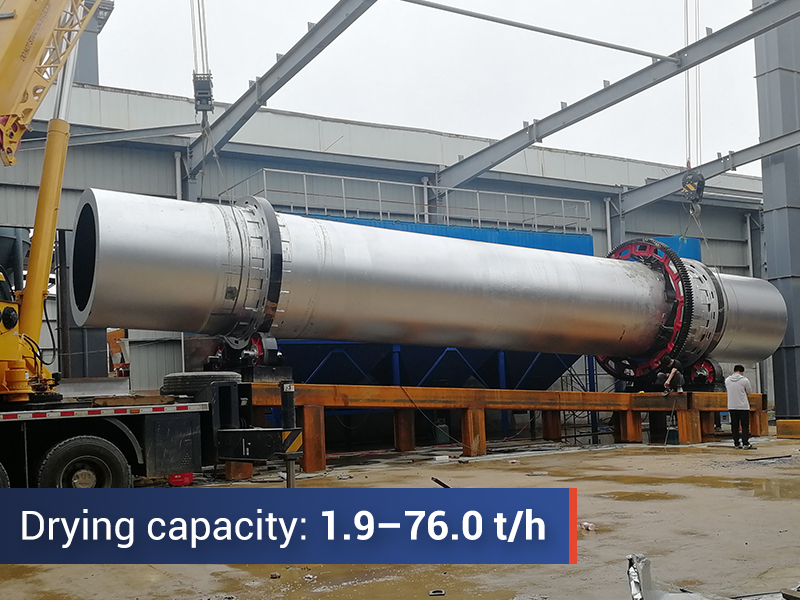

المجفف ذو الأسطوانة الواحدة هو نوع جديد من معدات التجفيف الخاصة التي تتكون من مصدر الحرارة، وجهاز التشتيت، ووحدة التغذية بالحزام، والمغذي، والأسطوانة الدوارة، وآلة تفريغ الحزام، ومروحة السحب المستحثة، ومفرغ الحمولة.
سيقدم هذا المنشور بعض النقاط التي ينبغي إيلاء المزيد من الاهتمام لها عند اختيار مجفف ذو أسطوانة واحدة.
ما هي التطبيقات الرئيسية لمجفف الأسطوانة الواحدة؟
مجفف طبل واحد
1. تجفيف ملاط الفحم، الفحم الخام، الفحم الناعم التعويم، الفحم الناعم المختلط وغيرها من المواد في صناعة الفحم
ملاط الفحم، الفحم الخام ومواد الفحم الأخرى لديها رطوبة عالية وتماسك لا يمكن تجفيفه بواسطة المجفف التقليدي. لكن المجفف ذو الأسطوانة الواحدة لديه جهاز تشتيت فريد من نوعه لتفريق ملاط الفحم المرتبط ثم خبزه، مما يزيد من مساحة الاتصال بين الوحل الفحمي والهواء الساخن، مما يحسن بشكل كبير معدل استخدام الحرارة.
يمكن لمجفف الأسطوانة المفردة أن يقلل الماء الموجود في ملاط الفحم إلى أقل من 12% في المرة الواحدة، ومن ثم يمكن استخدام الوحل المجفف مباشرة كوقود، مما يحول النفايات إلى كنز.
2. تجفيف الطين والبنتونيت والحجر الجيري والرمل والكوارتز وغيرها من المواد المستخدمة في صناعة البناء والتشييد
البنتونيت هو معدن غير معدني مع المونتموريلونيت باعتباره المكون المعدني الرئيسي. وهو نوع من الصخور الطينية التي يمكن استخدامها في الزراعة والصناعة الخفيفة ومستحضرات التجميل والمجالات الصيدلانية بعد التجفيف. يمكن استخدامه أيضًا كعامل إزالة اللون، أو الموثق أو اللمس، أو عامل التعليق، أو الحشو، أو التغذية، وما إلى ذلك.
يمكن للمجفف ذو الأسطوانة الواحدة أن يعمل بشكل أفضل وأسرع على مثل هذه المواد. أثناء العملية، يكون تدفق الهواء الساخن على اتصال كامل مع البنتونيت. درجة حرارة المفصلة وقوة التجفيف الكبيرة تجعل الرطوبة تتبخر بشكل مستمر في جسم الأسطوانة.
تجفيف البنتونيت في جسم الاسطوانة
3. تجفيف المركزات المعدنية المختلفة وخبث النفايات والمخلفات وغيرها من المواد المستخدمة في صناعة معالجة المعادن
في ظل حالة الإمداد الضيق من الموارد المعدنية العالمية، وجدت البلدان المتقدمة في جميع أنحاء العالم أن المخلفات والمخلفات المتبقية بعد معالجة الموارد المعدنية واستخدامها تحتوي على فرص هائلة للاستخدام الثانوي.
الخيار الأفضل لنزح المياه من المخلفات - أصبح المجفف ذو الأسطوانة الواحدة آلة ضرورية لتجفيف المخلفات مع مزايا قدرة المعالجة الكبيرة والاستهلاك المنخفض للطاقة وتوفير العمالة.
يتم التحكم بشكل عام في محتوى رطوبة المخلفات المعالجة بنسبة تقل عن 10% أو لا تزيد عن 20%، وهو أمر مناسب للنقل أو النقل.
4. تجفيف المواد غير الحساسة للحرارة في الصناعة الكيميائية
المواد غير الحساسة للحرارة ذات محتوى الرطوبة من 15 إلى 17% يتم تشتيتها أولاً بواسطة جهاز التغذية الخاص ثم يتم نقلها إلى وحدة التغذية بواسطة آلة التغذية بالحزام.
يتم نقل المواد الرطبة بواسطة آلة التغذية إلى أسطوانة المجفف. في ظل التشتيت الموحد لجهاز لوحة الرفع، يتم تلامس المواد بشكل كامل مع الهواء الساخن للتجفيف ونقل الكتلة.
متى يتم استخدام مجفف الأسطوانة الواحدة؟ مجفف أسطوانة واحدة مقابل مجفف ثلاثي الأسطوانات
المقارنة بين المجففات
في السوق، يمكن تقسيم المجفف الدوار إلى مجفف ذو أسطوانة واحدة ومجفف ذو ثلاثة أسطوانات. المعدات المختلفة لها هياكل وأداء ومعايير مختلفة. وبطبيعة الحال، تحدد هذه العوامل أيضا أسعار مختلفة. كيفية اختيار الأسطوانة الدوارة الصناعية الصحيحة للمواد الخاصة بك؟ يمنحك المحتوى التالي أفضل النصائح.
1. مجفف طبل واحد
مزايا:
- يتمتع المجفف ذو الأسطوانة الواحدة بمتطلبات مياه أقل (أقل من 50%)؛
- إنه يتميز بميزات الهيكل المدمج، التركيب المريح، التشغيل الموثوق، استهلاك الطاقة المنخفض والكفاءة الحرارية العالية؛
- إنه ذو تأثير تجفيف عالي، ومن السهل تحقيق التحكم الآلي مع عدد قليل من المشغلين؛
- يعمل الهيكل الداخلي من النوع الجديد على تقوية التنظيف والتوصيل الحراري للمواد المشتتة، ويزيل ظاهرة الالتصاق بالجدار الداخلي للأسطوانة، ويكون أكثر قدرة على التكيف مع رطوبة ولزوجة المادة.
نصيحة:
إذا كان لديك موقع عمل كبير، وليس لديك متطلبات عالية للمواد (درجة الحرارة والرطوبة)، وتحتاج إلى استخدامه لفترة طويلة دون تغيير متكرر للموقع، فإن المجفف الأسطواني الدوار ذو المرور الواحد سيكون الخيار الأفضل.
إذا اخترت شراء المجفف ذو الأسطوانة الواحدة، انقر هنا للحصول على أحدث الأسعار2. مجفف بثلاث أسطوانات
مزايا:
- يتم توفير المجفف ذو ثلاث أسطوانات بثلاثة أجهزة كم، مما يسمح بتوزيع المواد بالتساوي داخل الأسطوانات الثلاثة، مما يزيد من مساحة التبادل الحراري بين المادة ووسط نقل الحرارة؛
- يتم نقل الحرارة للمواد والغازات الساخنة عن طريق الارتجاع، بحيث يمكن للمواد الاتصال بالغازات الساخنة لفترة أطول من الزمن؛
- المجفف ثلاثي الأسطوانات صغير الحجم ويبلغ حجمه حوالي نصف نفس سعة المجفف فقط.
نصيحة:
إن المجفف الأسطواني الدوار ذو الممر الثلاثي يقدم الأداء الأفضل في تلبية المتطلبات الأعلى لمحتوى الرطوبة (1%-0.5% أو أقل). بالمقارنة مع المجفف ذو الأسطوانة الدوارة المفردة، فهو يشغل مساحة صغيرة، وهو مناسب للأشخاص الذين يحتاجون إلى تغيير موقع العمل بشكل متكرر، ويكلفك أقل من مجفف الأسطوانة الدوارة المفرد.
إذا كنت ترغب في شراء مجفف دوار ثلاثي الأسطوانات ، انقر هنا للحصول على أحدث الأسعارعملية المجفف ذو الأسطوانة الواحدة - أخذ الرمل كمثال
الرمال النهرية عبارة عن رمال بناء شائعة نسبيًا تحتوي على نسبة عالية جدًا من الماء ولا يمكن استخدامها عند الصيد من النهر.
يستغرق الأمر فترة معينة من الوقت حتى تجف الرمال بشكل طبيعي، وهو ما لا يمكن أن يلبي متطلبات العرض من رمل البناء. إن استخدام مجفف ذو أسطوانة واحدة يمكن أن يلبي الطلب على الاستخدام دون حدود الوقت والبيئة الموضوعية.
وفي مشروع تجفيف الرمال ، فقد دخل في مجالات العمل الأربعة التالية:
1. منفذ التغذية
تتلامس الرمال الرطبة في هذه المنطقة مع الهواء ذي درجة الحرارة العالية لتتبخر الماء بسرعة، ثم يتم نسخها من خلال لوحة الرفع (لتجنب الالتصاق) والدخول إلى منطقة العمل التالية.
2. منطقة التشتيت
ويتم نثر الرمال الرطبة في هذه المنطقة عن طريق جهاز الرفع، مما يزيد بشكل كبير من مساحة التبادل الحراري للرمل والهواء الساخن.
3. منطقة لوحة الرفع المائلة
تكون المادة على اتصال كامل بالهواء الساخن، وتتبخر الرطوبة الموجودة في الرمال الرطبة بسرعة لتشكل بخار الماء، الذي يتم ضخه بعيدًا بواسطة مروحة السحب المستحثة.
عندما تسقط المادة، تحدث ظاهرة الترابط، لذلك يتم تركيب جهاز التنظيف خصيصًا في هذه المنطقة؛ الرمال السائبة ذات المحتوى الرطوبي المنخفض بعد التبادل الحراري لتحقيق حالة الرطوبة المطلوبة، وأخيرًا تدخل منفذ التفريغ.
4. منفذ التفريغ
لا تحتوي الأسطوانة على لوح رفع في هذه المنطقة، وتنزلق المادة إلى فتحة التفريغ في هذه المنطقة لإكمال عملية التجفيف بأكملها.
اختيار وسيلة التدفئة لمجفف طبل واحد
لا يمكن فصل استخدام المجفف ذو الأسطوانة الواحدة عن استخدام وسيلة التسخين. يمكن أن يؤدي اختيار وسيلة تسخين أفضل إلى استخدام المجفف بشكل أفضل. إذن، كيف ينبغي أن يتم اختياره؟
1. فرن النار الساخن
إذا كانت المادة الصلبة المراد معالجتها يمكنها تحمل درجة حرارة عالية، فيمكن استخدام فرن الهواء الساخن كحامل للحرارة، وبالتالي يمكن الحصول على معدل تبخر أعلى وكفاءة حرارية.
على سبيل المثال، لتجفيف المواد ذات المحتوى المائي العالي، عندما تكون درجة حرارة مدخل الغاز 300 درجة، يكون معدل تبخر الحجم للمجفف 5 كجم/م3/ساعة، وتكون الكفاءة الحرارية 30%-50%. إذا كانت درجة حرارة مدخل الغاز 500 درجة، فإن معدل التبخر الحجمي يكون 35 كجم/م3/ساعة، وتكون الكفاءة الحرارية 50%-70%.
2. مولد الغاز
إذا لم يتم السماح بتلوث المواد المعالجة بدرجة الحرارة العالية المطلوبة، فيمكن استخدام مولد الغاز كوسيلة تسخين تتميز بميزات توفير الطاقة وحماية البيئة والكفاءة الحرارية العالية.
إذا كانت متطلبات حماية البيئة المحلية صارمة، فمن الأفضل استخدام مولدات الغاز لتوفير الطاقة والصرف الصحي. يتمتع مولد الغاز بتوفير الطاقة بنسبة 20% على الأقل مقارنة بفرن الاحتراق من حيث توفير الطاقة، كما أنه يوفر الكثير من العمالة.
بشكل عام، مولد الغاز يحتاج إلى عامل واحد فقط للتشغيل، ولا يحتاج إلى إضافة الفحم بشكل مستمر. يمكن استخدامه لمدة تصل إلى 10 أيام، ويمكنك الاستمرار في استخدامه في المرة القادمة.
في ظل الظروف العادية، يكون فرن الهواء الساخن هو الاختيار لمعظم المستخدمين بسبب هيكله البسيط واستثماره المنخفض وفقدانه المنخفض للحرارة.
ملاحظة: بالإضافة إلى اختيار الناقل الحراري، فإن مصدر الحرارة الرئيسي، وكذلك استهلاك الوقود هو أيضًا مصدر قلق للمستخدمين. يمكن حساب استخدامها وفحصها وفقًا للصيغة التالية.
حساب حجم مادة التسخين
1. السعة X معروفة، رطوبة التغذية هي Y (%)، رطوبة التفريغ هي Z (%)
إجمالي كمية التغذية للمادة W=X(1-Z)/(1-Y)، الرطوبة المتبخرة بواسطة المجفف q=WX
2. من المعروف أن الحرارة اللازمة لتبخير 1 طن من الماء هي 1 مليون كيلو كالوري (10^6 كيلو كالوري)
إجمالي الحرارة المطلوبة لتجفيف المادة: p=qx10^6kcal=(WX)x10^6kcal
3. تُعرف الحرارة الناتجة عن مادة تسخين الوحدة بـ m (أي القيمة الحرارية للوقود)
إجمالي مادة التسخين = p / m (دون مراعاة فقدان الحرارة) = (WX) × 10^6/ م
القيم الحرارية للوقود من مواد مختلفة
الفحم: 1 كجم---5000 سعرة حرارية
الغاز: 1 م^3---8000-9000 سعرة حرارية
غاز البترول المسال: 1 كجم---12000 سعرة حرارية
الديزل: 1 لتر --- 9180 سعرة حرارية
الكهرباء : 1 كيلو وات --- 860 كيلو كالوري
عند تجفيف الرمل، يفترض أن مادة التسخين هي غاز (1 م^3---8000-9000 كيلو كالوري)
1.
| مادة | القدرة X | رطوبة التغذية Y | تفريغ الرطوبة X | الحجم الإجمالي لمواد التغذية W |
| رمل | 90 طن/ساعة | 20% | 5% | 106 طن/ساعة |
ولذلك، فإن الرطوبة التي تبخرت بواسطة مجفف الأسطوانة الواحدة: q=106-90=16 t.
2. إذًا، ع=16x10^6/م
3. إجمالي مواد التسخين المطلوبة = p/m(m=8000 kca) = 2000 m^3.
يتبين مما سبق أنه إذا كانت سعة الرمل 90 طن/ساعة، تكون رطوبة التغذية 20%، ورطوبة التفريغ 5%، واستهلاك الغاز المطلوب 2000 م^3.
خاتمة
تركز شركة Fote Heavy Machinery على إنتاج معدات التجفيف، ودمج البحث والتطوير، والإنتاج، والتركيب، وما بعد البيع، وتدريب الموظفين، والتوجيه الفني.
تمتلك الشركة نظامًا وتقنية كاملة وناضجة لإنتاج مجفف أسطوانة واحدة بجودة عالية وبأسعار معقولة، ويتم اختياره من قبل المزيد والمزيد من العملاء في الخارج.
