¿Qué es un secador de arena de río?
Los secadores de arena de río han sido durante mucho tiempo los secadores industriales preferidos para manipular arena y grava en diversas industrias. El secador de arena es muy específico y la arena seca tiene una amplia gama de aplicaciones.
El secador de arena de río se utiliza principalmente para secar materiales dentro de un cierto rango de humedad, también conocido como secador de arena o secador rotatorio de arena. La temperatura de secado de la secadora puede alcanzar hasta 800°C y generalmente seca grumos, gránulos o polvos de menos de 50 mm.

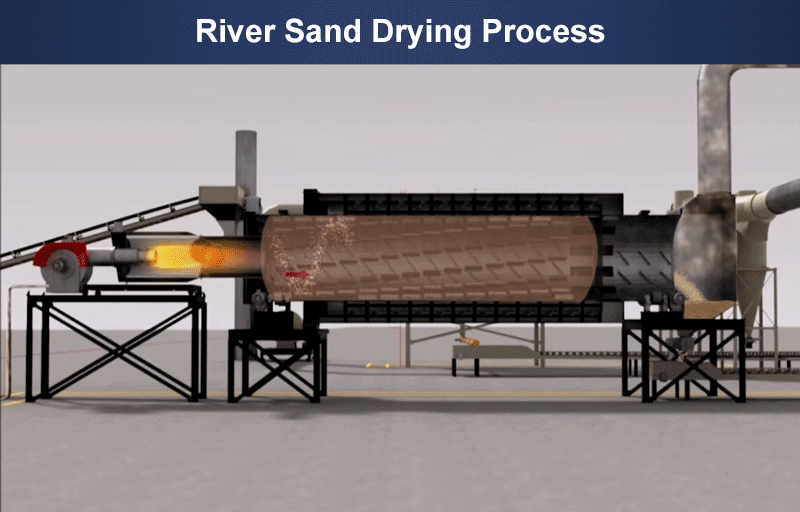

Principio de funcionamiento del secador de arena de río : Durante el proceso de secado del secador de arena de río, a través de la rotación continua del cilindro, los materiales húmedos en el cilindro se dispersan y arrojan continuamente y entran en contacto total con el flujo de aire caliente. La humedad contenida se seca gradualmente para lograr el propósito del secado.
Consejo: El cilindro secador está inclinado y colocado en un ángulo de 5° con respecto al suelo, lo cual es conveniente para la descarga.

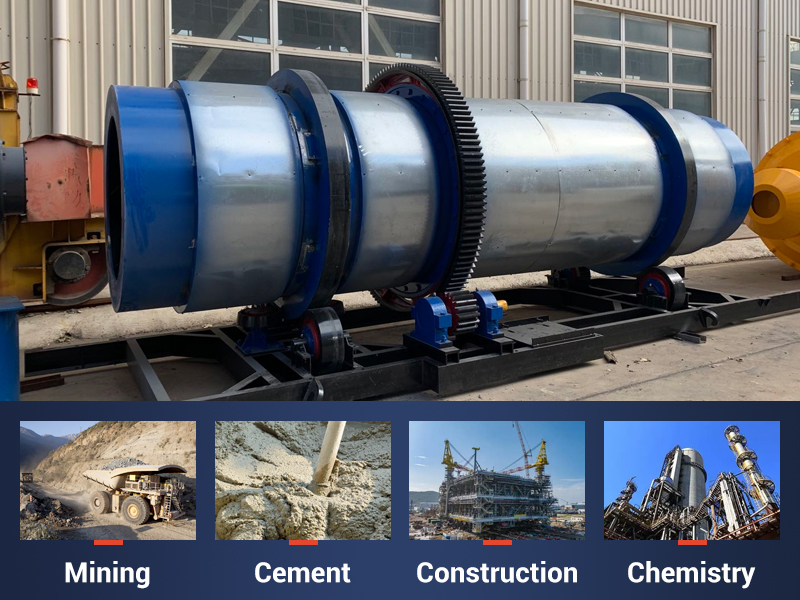

Aplicaciones del secador de arena de río.
Después del secado, los materiales se utilizan ampliamente en la construcción, la industria química, la fundición, la metalurgia y otras industrias. Como diversas arenas en la industria del mortero en polvo seco ; arcilla de grano pequeño en la industria de materiales de construcción y cemento; Materiales resistentes al calor y al polvo en la industria química.
Secador de arena FTM Machinery
Los siguientes son el tamaño de partícula y la temperatura de secado de materiales normalmente secos:
| Materiales comunes | Tamaño de partícula | Temperatura de secado |
| Arena de río | 4-20 milímetros | 80–180°C |
| Arena de cuarzo | 0,6–4 mm | 60–80°C |
| Caliza | 16-32 milímetros | 150–400°C |
| Agregar | 4–32 milímetros | 250–750°C |
| Bauxita | 4-8 milímetros | 250–850°C |
| Arcilla | 0,2–1 mm | 50–150°C |
Precio del secador de arena de río.
El precio del secador de arena de río es un tema preocupante para muchos clientes, pero debido a varios factores, el precio puede cambiar. Factores que afectan el precio de las secadoras:
- 1 factor de rendimiento
Diferentes compradores tienen diferentes requisitos de producción para equipos de secado, que van desde 1,9 a 65 t/h. Cuanto mayor sea la producción, mayores serán los requisitos de rendimiento del equipo y mayor será el precio. - 2 Tamaño del modelo
Hay muchos modelos de secadoras de arena y el precio de los diferentes tipos de secadoras es diferente. En general, el precio de las máquinas grandes será mayor que el precio de las máquinas pequeñas. - 3 Costo de producción
El material principal del secador de arena de río es el acero, y el precio del acero afecta directamente el costo de fabricación del secador de arena. - 4 Demanda del mercado
La fluctuación de la demanda del mercado también influye en la inestabilidad del precio de los secadores de arena de río.
FTM Machinery puede desarrollar y producir de forma independiente varios secadores con modelos completos, que pueden controlar eficazmente los costos de producción. Por lo tanto, el precio de los secadores de arena de FTM Machinery es más razonable y rentable, lo que reduce en gran medida el costo de inversión de los usuarios.
Precio del secador de arena de río FTM Machinery: Obtenga el último precio
Componentes del secador de arena de río.
El secador de arena de río tiene una estructura simple y se divide principalmente en 4 partes:

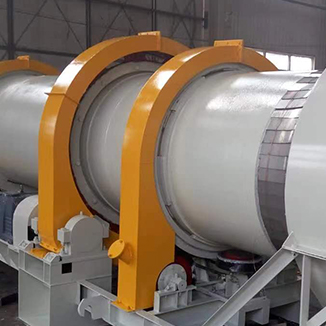

cuerpo del tambor
El cuerpo del tambor es la parte principal del secador de arena y está equipado con cajas de alimentación y descarga y juntas de sellado. Las placas espirales están soldadas en el puerto de alimentación, las cuchillas elevadoras están equipadas en el cuerpo del tambor y el anillo de bloqueo está soldado en el puerto de descarga.
Sistema de apoyo
El sistema de soporte consta de rodillos, ruedas de retención y ruedas motrices, etc. Los rodillos se colocan alrededor del cañón y giran junto con él. Las ruedas de apoyo sostienen el cañón, mientras que las ruedas de retención evitan que el cañón se desplace.

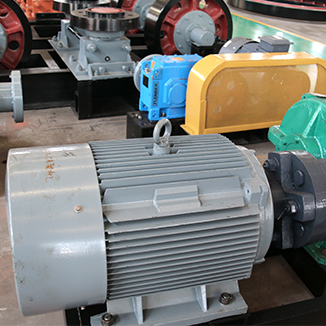

Sistema de transmisión
El sistema de transmisión incluye engranajes grandes, piñones, motor y reductor de engranajes. El cuerpo del tambor es impulsado por el motor a través de una correa triangular, reductor de engranajes, piñones y engranaje grande.

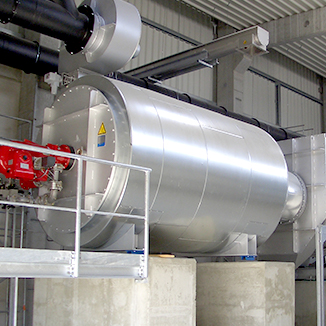

sistema termico
El sistema térmico se divide principalmente en dos tipos: algodón térmico y placa térmica galvanizada. El algodón térmico está hecho de basalto, dolomita y aglutinante mediante fusión a alta temperatura.
Equipos auxiliares del proceso de secado.

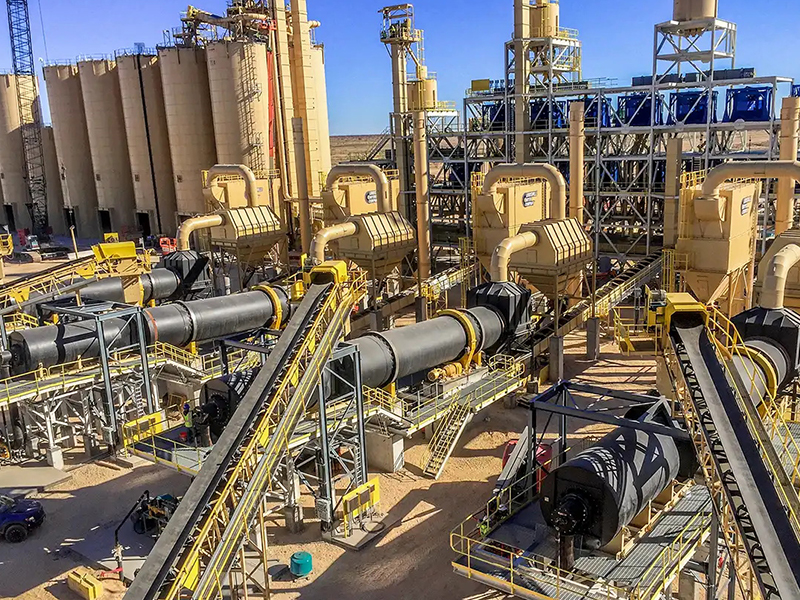

La línea de producción de secado se compone de un alimentador, un transportador, un ventilador ID (ventilador de tiro inducido), un horno de calentamiento de aire y un colector de polvo ciclónico. Según las necesidades del usuario, FTM Machinery puede proporcionarle cintas transportadoras, alimentadores cuantitativos, elevadores de soporte, recolectores de polvo, etc.
Ventajas de rendimiento de los secadores de arena de río.
1. Fuerte resistencia al desgaste
Las principales piezas de desgaste de los secadores son el cuerpo del tambor y las placas elevadoras. Están hechos de placas de manganeso resistentes al desgaste, que tienen entre 3 y 4 veces la resistencia al desgaste de las placas de acero ordinarias. Las máquinas utilizan materiales resistentes al desgaste, que mejoran la vida útil y reducen el coste de mantenimiento.
2. Alta eficiencia de secado
El contenido de humedad inicial del material es del 15% y se garantiza que la humedad final será del 0,5 al 1% o menos. Es el producto de primera elección para proyectos de secado. Se utilizan juntas de acero inoxidable para sellar ambos puertos, lo que puede prevenir eficazmente el escape del calor y mejorar la utilización del gas caliente y la eficiencia del secado.
3. Rendimiento estable
Los secadores de arena adoptan una estructura interna única, que evita eficazmente que los materiales se peguen a la placa interior. La construcción robusta de acero inoxidable requiere menos mantenimiento y reduce el desgaste de las piezas internas, haciéndolas más estables en su funcionamiento.
4. Sistema de enfriamiento confiable
La temperatura de descarga de los secadores de arena ecológicos no supera los 60 ℃ y pueden introducirse directamente en el almacén de materiales. El sistema puede evitar la descarga de arena caliente o húmeda en condiciones anormales.
5. Superficie de suelo pequeña
En comparación con los secadores de un solo cilindro, los secadores de arena de río reducen la superficie de suelo en aproximadamente un 40%. Son máquinas de carga horizontal de tambor rotativo, que ocupan un área menor manteniendo inalterada la producción.
6. Mejor combustión de combustible
Los secadores de arena pueden quemar gas natural, gas licuado, diésel, metano, pellets de biomasa y otros combustibles, sin fugas de aire. El coste del secado se reduce debido a una combustión más completa del combustible.
¿Qué afecta la eficiencia del secador de arena de río?
1. Fuente de calor
Si la fuente de calor es diferente al secar arena, la temperatura en el horno es diferente, lo que resulta en diferentes temperaturas del flujo de aire en la secadora. Si la temperatura es demasiado baja, el tiempo de secado será largo y el rendimiento del equipo también se verá afectado.
2. Velocidad de rotación del cilindro
En general, la velocidad de rotación del cilindro determina el tiempo de secado del producto. Cuanto más rápida sea la velocidad de rotación, más rápido se moverán los materiales hacia el interior y se descargarán del cilindro.
3. Grado de humedad
La humedad de los materiales afecta la velocidad de secado del secador de arena de río, por lo que generalmente no es adecuado transportar materiales fluidos al equipo de secado. Si contiene demasiada agua, se puede instalar un filtro prensa antes de la secadora , lo que puede eliminar mucha agua y mejorar la eficiencia del proceso posterior.
4. Intensidad de evaporación de materiales.
Diferentes materiales tienen diferentes intensidades de evaporación, lo que afectará la eficiencia del secado. Cuanto mayor sea la intensidad de evaporación del material, mayor será la eficiencia del secador.
Intensidad de evaporación de algunos materiales.
| Materiales | Intensidad de evaporación | Materiales | Intensidad de evaporación |
| Arena de río | 80–120 | astillas de madera | 30–35 |
| Arena de sílice | 80-100 | aserrín | 30–60 |
| piritas | 40–60 | Escoria | 35–55 |
| Carbón | 35–40 | Caliza | 40–60 |
| fosforita | 44–50 | Yeso | 30–35 |
| Caolín | 50–55 | Kieselguhr | 50–60 |
¿Por qué elijo el secador de arena FTM Machinery?
1. Ventaja de producción: el secador de arena de río utiliza equipos de soporte de alta calidad para garantizar la vida útil de los accesorios y reducir el costo de producción para los clientes. Se fabrican varios tipos de secadores de arena para satisfacer plenamente la demanda de producción del cliente.
2. Ventajas técnicas: Contamos con ingenieros profesionales en máquinas secadoras de arena e investigamos tecnología de producción avanzada, que garantiza plenamente la calidad de las secadoras.
3. Ventaja de escala: FTM Machinery es un fabricante de secadoras a gran escala, con un equipo de producción y un taller profesionales. Los productos se exportan a Estados Unidos, Gran Bretaña, Rusia, Pakistán, Kenia y otros países.
4. Ventajas del servicio: Podemos brindar servicio las 24 horas, soluciones completas de secado y procesamiento posventa, y tenemos más de 30 años de experiencia en la fabricación de secadoras. Contacta con nuestros ingenieros

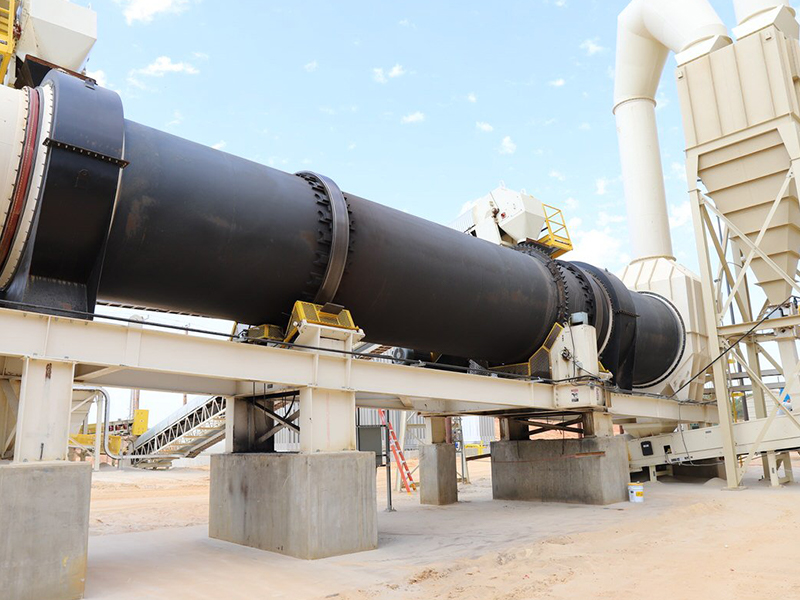

Caso de cliente de FTM Machinery en Indonesia
En enero de 2021, un cliente de Indonesia se puso en contacto con el personal de atención al cliente de FTM Machinery con la esperanza de que pudiéramos proporcionarle un conjunto de equipos secadores de arena de río. Según los datos e información proporcionada por el cliente, el técnico dio sugerencias sobre el equipo de secado adecuado.
Los datos específicos son los siguientes :
- Materiales de procesamiento : arena de río.
- Humedad inicial : 8–10%
- Humedad final : 1%
- Capacidad de producción : 76 t/h
- Temperatura máxima : 800°C
- Equipos auxiliares : Alimentador, transportador de alimentación, transportador de descarga, ventilador de tiro inducido, estufa de aire caliente y ciclón.
- Comentarios de los clientes: La línea de producción tiene una alta tasa de utilización de calor y menos pérdida de calor. Y todo el proceso de secado adopta el modo de operación automática, lo que ahorra muchos costos de mano de obra.
Parámetro
|
Spec./m
(Dia.×Length) |
Shell Cubage
(m³) |
Capacity
(t/h) |
Installation
Obliquity (%) |
Highest Inlet
Air Temperature (℃) |
Main Motor
(kw) |
Weight
(t) |
|
Φ1.2×8.0
|
9.0
|
1.9～2.4
|
3～5
|
700～800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4～3.0
|
3～5
|
700～800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5～5.7
|
3～5
|
700～800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3～6.6
|
3～5
|
700～800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7～7.1
|
3～5
|
700～800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5～8.1
|
3～5
|
700～800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6～9.5
|
3～5
|
700～800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7～12.2
|
3～5
|
700～800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4～14.2
|
3～5
|
700～800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0～16.2
|
3～5
|
700～800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5～16.9
|
3～5
|
700～800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4～21.7
|
3～5
|
700～800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3～24.1
|
3～5
|
700～800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2～26.5
|
3～5
|
700～800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2～34.0
|
3～5
|
700～800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1～37.7
|
3～5
|
700～800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7～47.1
|
3～5
|
700～800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9～53.6
|
3～5
|
700～800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8～76.0
|
3～5
|
700～800
|
160
|
135
|
Technical parameters of indirect heat dryer:
| Shell diameter ×shell Length Items |
Inside diameter of outer shell (mm) |
Inside diameter of inner shell (mm) |
Shell Length (m) |
Shell cubage (m³) |
Shell obliquity |
Lifting blade form |
Highest inlet air temperature (℃) |
Dimensions (m) |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | Lifting form | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | Lifting form | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | Lifting form | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
|
Spec./m
(Dia.×Length) |
Shell Cubage
(m³) |
Capacity
(t/h) |
|
Φ1.2×8.0
|
9.0
|
1.9～2.4
|
|
Φ1.2×10
|
11.3
|
2.4～3.0
|
|
Φ1.5×12
|
21.2
|
4.5～5.7
|
|
Φ1.5×14
|
24.7
|
5.3～6.6
|
|
Φ1.5×15
|
26.5
|
5.7～7.1
|
|
Φ1.8×12
|
30.5
|
6.5～8.1
|
|
Φ1.8×14
|
35.6
|
7.6～9.5
|
|
Φ2.2×12
|
45.6
|
9.7～12.2
|
|
Φ2.2×14
|
53.2
|
11.4～14.2
|
|
Φ2.2×16
|
60.8
|
13.0～16.2
|
|
Φ2.4×14
|
63.3
|
13.5～16.9
|
|
Φ2.4×18
|
81.4
|
17.4～21.7
|
|
Φ2.4×20
|
90.4
|
19.3～24.1
|
|
Φ2.4×22
|
99.5
|
21.2～26.5
|
|
Φ2.6×24
|
127.4
|
27.2～34.0
|
|
Φ3.0×20
|
141.3
|
30.1～37.7
|
|
Φ3.0×25
|
176.6
|
37.7～47.1
|
|
Φ3.2×25
|
201
|
42.9～53.6
|
|
Φ3.6×28
|
285
|
60.8～76.0
|
Technical parameters of indirect heat dryer:
| Shell diameter ×shell Length Items |
Inside diameter of outer shell (mm) |
Inside diameter of inner shell (mm) |
Shell cubage (m³) |
| Φ1.5×15m | 1500 | 500 | 20.27 |
| Φ1.5×17m | 22.97 | ||
| Φ1.5×19m | 25.68 | ||
| Φ1.8×21m | 1800 | 650 | 35.91 |
| Φ1.8×23m | 39.33 | ||
| Φ1.8×25m | 42.75 | ||
| Φ2.2×21m | 2200 | 800 | 58.10 |
| Φ2.2×23m | 63.61 | ||
| Φ2.2×25m | 69.15 |
